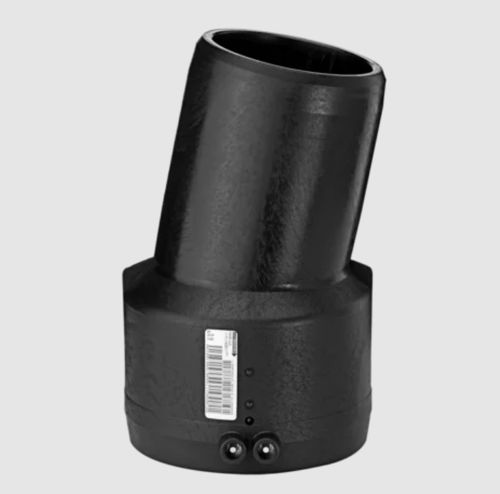

Tubazione a gomito polimerica WS11

in PE

Gomito WS11 SDR 11 con raccordo Gas, acqua e H2 Angolo 11 gradi Modifica universale della direzione Combinazione multipla = possibilità di realizzare gomiti a 22 e 33 gradi Tecnologia di sicurezza Marchio di controllo DVGW: DV-8606AU2249 Aree di applicazione Il gomito FRIALEN WS 11° è progettato per cambi di direzione universali in tubi HD-PE anche in spazi ristretti. Le applicazioni multiple consentono di raggiungere gomiti di 22°, 33° ecc.... Istruzioni di montaggio La fusione delle estremità dei tubi al gomito FRIALEN WS 11° avviene con il metodo FRIALEN - a prova di perdite e resistente in senso longitudinale. Una delle estremità del tubo viene inserita nel lato dell'accoppiatore del FRIALEN Elbow WS 11° e poi fusa, l'altra estremità del tubo viene collegata e fusa a un FRIALEN Coupler. Le estremità dei tubi vengono preparate (rimozione della pelle di ossido e pulizia) secondo le istruzioni generali di installazione (vedere anche le "Istruzioni di montaggio" per i "Raccordi di sicurezza FRIALEN per collegamenti domestici e tubazioni di distribuzione fino a d 225"). Buoni motivi per utilizzare il gomito FRIALEN WS 11°: Cambi di direzione universali grazie alle molteplici applicazioni 11°/22°/33° o 45° + 11° .. Massima flessibilità in caso di ostacoli e in spazi ristretti grazie al design dell'accoppiatore/spigolo Lunga profondità di inserimento dell'accoppiatore per una guida ottimale del tubo (non è necessario un dispositivo di fissaggio) Zona di fusione molto ampia all'interno dell'accoppiatore Massima stabilità grazie all'ampio spessore delle pareti Zone fredde nella parte anteriore e centrale dell'accoppiatore Bobina di riscaldamento esposta per il trasferimento diretto del calore al tubo Piccolo spazio anulare per una pressione di giunzione ottimale nella zona di fusione Indicatore di fusione per il controllo visivo della fusione Codice a barre aggiuntivo per la rintracciabilità del raccordo interrato (Traceability-Coding)
