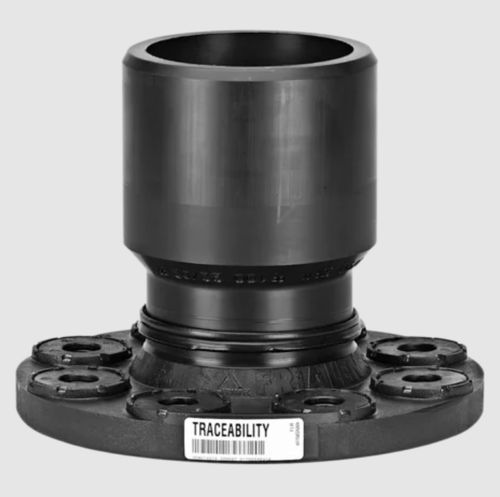

Giunzione tubo/flangia FLR

Riduttore a flangia FLR Acqua Materiale: PE 100 e inserto metallico Nota: Inserto metallico nella flangia per evitare il flusso freddo. Si consiglia di utilizzare le guarnizioni GST. Osservare le coppie di serraggio delle viti dopo aver specificato il produttore della guarnizione o il DVS. Sono necessarie rondelle aggiuntive Area di applicazione Il riduttore flangiato FRIALEN FLR viene utilizzato come adattatore di materiale. Inoltre, esistono opzioni specifiche per il collegamento diretto di Valvole a flangia in rami ridotti in connessione con un raccordo a T FRIALEN o una sella per spigot FRIALEN SA Idranti a gomito FRIALEN con base WF 90º - d 110 Il componente compatto assicura che il collegamento a flangia ridotta sia realizzato in modo semplice, rapido ed economico. Per il collegamento verticale degli idranti con gomiti con base WF 90° o raccordi a T T è necessario considerare l'altezza di copertura. Il design costruttivo elimina il noto comportamento di flusso freddo dell'HD-PE intorno alla connessione flangiata. Non sono necessarie misure di protezione contro la corrosione. Consigli per la lavorazione La fusione del raccordo avviene secondo le istruzioni di montaggio FRIALEN. Esecuzione della flangia secondo DIN EN 1092-1. Per le connessioni a flangia sono necessari dei gommini. Si possono utilizzare tutte le guarnizioni profilate e piatte standard. Si consiglia di utilizzare guarnizioni profilate di tipo G-St. Osservare le istruzioni dei produttori di guarnizioni per quanto riguarda la coppia di serraggio delle viti. Componente compatto per il collegamento dei materiali e la riduzione diretta Semplice integrazione della valvola Flangia fissa per la massima stabilità Non sono necessarie misure anticorrosione per FLR Assemblaggio sicuro con viti, tipico comportamento del flusso freddo della plastica eliminato grazie alla costruzione intelligente Tracciabilità del componente tramite codice a barre di tracciabilità
