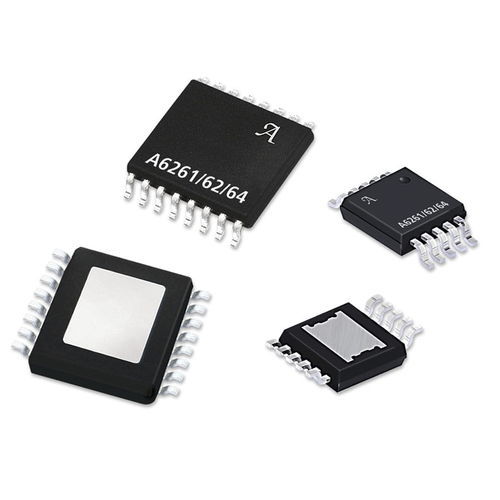

Driver LED circuito integrato A6264 series

a corrente costanteprogrammabile

« Il A6264 è un regolatore corrente lineare e programmabile che fornisce fino a 100 mA da ciascuna di quattro uscite per determinare le matrici di alta luminosità LED. La corrente del LED può essere commutata fra a corrente forte ed a corrente debole per le applicazioni di arresto \ /tail. I due livelli attuali del LED da ogni uscita, accurata a 5%, sono fissati da due resistenze di riferimento. La corrispondenza corrente in ogni stringa è migliore di 10% senza l'uso delle resistenze di zavorra. L'azionamento del LED con la corrente costante si accerta dell'operazione sicura con uscita leggera possibile massima. La prestazione ottimale è raggiunta quando guida 4 corde con 1 - 3 LED in ogni corda, ad una corrente totale di fino a 100 mA in ogni corda. Le uscite possono essere collegate parallelamente o essere lasciate inutilizzate come richiesto. La breve rilevazione è fornita per proteggere il LED e il A6264 durante la breve terra a tutto il perno dell'uscita del LED. Un LED aperto in c'è ne delle corde disattiva tutte le uscite ma può essere passatoe sopra a. I perni messi dell'uscita del LED o i LED aperti sono indicati da una bandiera dell'errore. Un monitor della temperatura è incluso per ridurre la corrente di azionamento del LED se la temperatura del chip supera una soglia termica. I pacchetti del dispositivo sono 10 un perno MSOP (LY) e 16 un perno TSSOP (LP), entrambi con il cuscinetto esposto per la dissipazione termica migliorata. Sono liberamente cavo (Pb), con il leadframe opaco plating. \ /html della latta di 100%»
