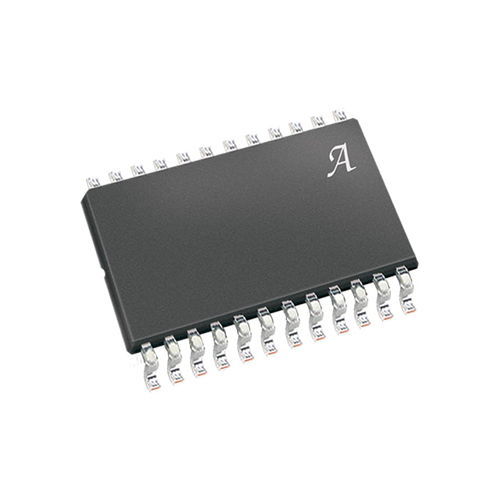

Regolatore di tensione per applicazioni automobilistiche A8450 series

regolabileanalogicodigitale

L'A8450 è un alimentatore multiuscita destinato ad applicazioni automobilistiche. L'A8450 opera da un'ampia gamma di alimentazione in ingresso ed è stato progettato per soddisfare le esigenze di ambienti ad alta temperatura ambiente. Quattro uscite a tensione regolata forniscono opzioni multiple. Il regolatore a 3,3 V e il regolatore regolabile da 1,2 a 3,3 V possono essere utilizzati per alimentare microcontrollori o core DSP, o per la conversione I/O, di rilevamento e A-to-D. Due uscite a 5 V, una digitale e l'altra analogica, sono dotate di un inseguimento dell'uscita entro lo 0,5% l'una dall'altra nell'intervallo di temperatura di funzionamento. Inoltre, il regolatore analogico è protetto contro le condizioni di cortocircuito della batteria. Tutti e quattro i regolatori sono dotati di protezione del limite di corrente di foldback. Il dispositivo può essere abilitato o disabilitato utilizzando due pin di ingresso. L'ingresso ad alta tensione, sul pin ENBAT, consente l'abilitazione/disabilitazione tramite un segnale di accensione del motore o di commutazione della batteria. L'ingresso a livello logico, sul pin ENB, permette l'abilitazione/disabilitazione tramite segnali di microcontrollore o DSP. Se disattivato, l'A8450 assorbe meno di 10 µA di corrente. Un blocco POR (power-on-reset) monitora le tensioni di alimentazione e fornisce un segnale di reset, con ritardo regolabile, per il reset del microcontrollore o del DSP. Un pin di guasto separato segnala il TSD (spegnimento termico), 5 V analogico in corto circuito e 5 V analogico o digitale sottotensione. L'A8450 è fornito in una confezione SOIC a 24 pin (suffisso LB) con pin di messa a terra con fusibile per migliorare le prestazioni termiche. Questo fornisce un RθJA di 35°C/W su un pannello a 4 strati.
