Driver LED circuito integrato A8515 series

per retroilluminazionecon PWMWLED

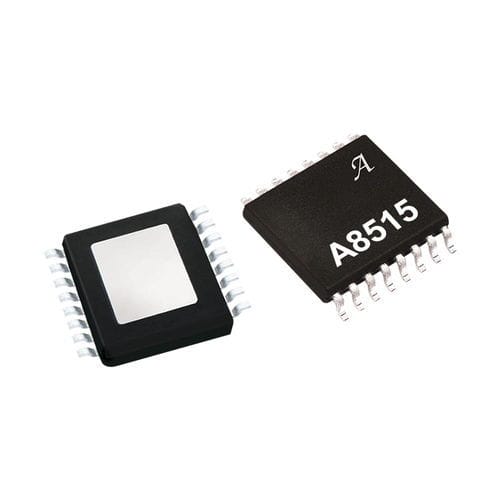

L'A8515 è un driver LED bianco multiuscita (WLED) per la retroilluminazione LCD nei display consumer e industriali. Integra un convertitore boost in modalità corrente con un interruttore DMOS di potenza interna e due dissipatori di corrente. Il convertitore boost può pilotare fino a 24 LED: 12 LED per stringa a 120 mA. I LED sink possono essere collegati in parallelo per ottenere correnti LED più elevate, fino a 240 mA. L'A8515 può funzionare da un unico alimentatore, da 5 a 40 V. La regolazione PWM è implementata con un segnale di ingresso PWM esterno. Il pin di regolazione PWM viene utilizzato per controllare l'intensità del LED utilizzando la modulazione di larghezza di impulso. La bassa tensione di regolazione di 720 mV sulle sorgenti di corrente a LED riduce le perdite di potenza e migliora l'efficienza. Le applicazioni includono: Display da tavolo LCD a schermo piatto (FPD) Schermi video a schermo piatto TV e monitor LCD L'A8515 è fornito in una confezione TSSOP a 16 pin (suffisso LP) con un pad termico esposto. E' privo di piombo (Pb), con placcatura al 100% in stagno opaco con leadframe.
