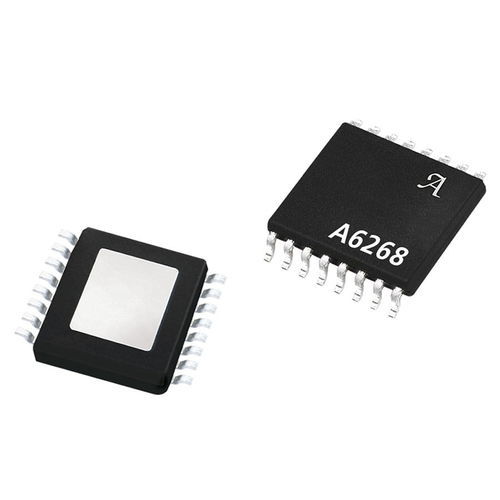

Driver LED circuito integrato A6268 series

a corrente costanteprogrammabilecon PWM

Il A6268 è un regolatore del convertitore CC--CC, fornente un'uscita corrente costante programmabile per l'azionamento dell'alimentazione alta LED in serie. L'azionamento dei LED in serie accerta le correnti e la luminosità identiche dell'uniforme. Per le applicazioni automobilistiche, le prestazioni ottimali sono realizzate quando guida fino a 15 LED alle correnti fino a 1 A. Il A6268 fornisce una soluzione redditizia usando un MOSFET esterno del logica-livello ed i componenti esterni supplementari minimi. La corrente di massimo LED è regolata con un singolo resistore esterno di senso e può essere modificata usando un input di riferimento corrente. Il controllo diretto di PWM è possibile via l'input di permett, che inoltre fornisce un modo di arresto. Questo convertitore di DC-DC può essere configurato come convertitore terra-riferito di spinta o mentre fornire forn-riferito del convertitore di spinta buck-amplifica la possibilità. Buck-amplifichi la topologia usata si accerta che non ci sia percorso di perdita attraverso i LED quando nell'arresto ed in nessuna corrente di inrush a ciclo iniziale. Il sistema diagnostico integrato e due uscite del difetto danno l'indicazione di VIN ed il undervoltage di VREG, temperatura eccessiva del circuito integrato, ha prodotto il circuito aperto, il cortocircuito del LED ed il LED undercurrent e può essere configurato per fornire bruscamente a rifornimento ed allo short a protezione al suolo per i collegamenti del LED, la sovracorrente del LED e la protezione messa della stringa del LED. Una caratteristica unica è la capacità di rilevare uno o più LED messi. Il dispositivo è fornito 16 in un perno pacchetto di TSSOP il rilievo termico esposto (suffisso LP). È cavo (Pb) libero, con la placcatura del leadframe della latta della metallina di 100%.
