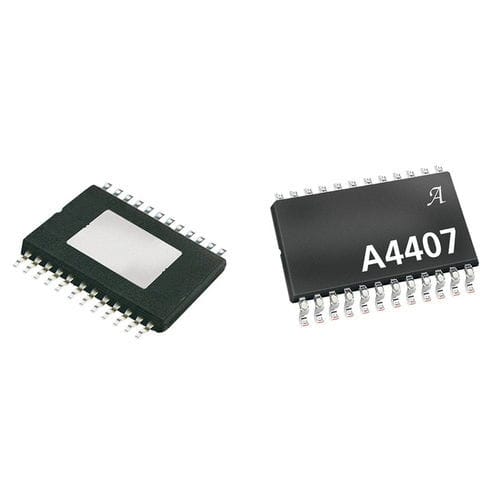

Regolatore di commutazione regolabile A4407 series

FETbuck

L'A4407 è un circuito integrato per la gestione dell'alimentazione nel settore automobilistico che utilizza un pre-regolatore COT (2,2 MHz constant on-time) buck per alimentare un regolatore lineare a 5 V, un regolatore lineare a 5 V di inseguimento/regolatore lineare protetto, un regolatore/guida FET lineare a 3,3 V e un regolatore/guida FET lineare a 1,2 V/1,5 V/1,5 V/1,8 V. L'A4407 fornisce un pin per impostare il riferimento master per il regolatore di inseguimento a 5 V sull'uscita 3,3 V o 5 V. Il tempo di accensione del buck è regolato internamente in funzione del VIN per mantenere la frequenza di commutazione di 2,2 MHz. Il funzionamento efficiente si ottiene utilizzando il pre-regolatore buck per abbassare la tensione di ingresso prima di alimentare i regolatori lineari. Progettato per alimentare alimentatori CAN e a microprocessore in ambienti ad alta temperatura, l'A4407 è ideale per applicazioni sotto cappa. Il regolatore di commutazione è progettato per funzionare ad una frequenza di commutazione nominale di 2,2 MHz. L'alta frequenza di commutazione consente al cliente di selezionare induttori di basso valore e condensatori ceramici, evitando le interferenze elettromagnetiche nella banda di frequenza AM. Le caratteristiche di protezione includono: blocco di sottotensione, limite di corrente impulsiva, protezione da cortocircuito LX e spegnimento termico. In caso di carico cortocircuitato, tutti i regolatori lineari sono dotati di protezione da sovracorrente di foldback. Inoltre, l'uscita V5P è protetta da un evento di cortocircuito della batteria. L'A4407 è dotato sia di un livello logico che di un ingresso di abilitazione ad alta tensione (limitata in corrente e tensione). L'A4407 dispone anche di un'uscita power-on-reset (NPOR) con ritardo regolabile per il controllo a microprocessore. L'A4407 è fornito in una confezione TSSOP a 24 derivazioni a basso profilo (1,1 mm) con pad esposto per una migliore dissipazione termica (suffisso LP).
