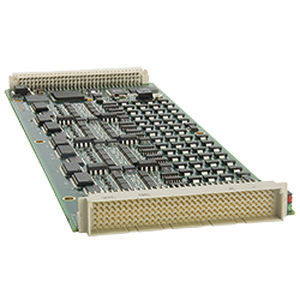

Modulo di acquisizione dati multicanale EX1200-7500

da incassoprogrammabilea I/O digitale

- Otto porte da 8 bit di I/O ciascuna - Elevata capacità di corrente per il controllo di relè esterni, sink da 300 mA - Simulazione e ricezione di dati digitali con velocità di campionamento fino a 2 MHz - Tensioni di uscita selezionabili da 3,3 V a 60 V - Impostazione delle uscite e degli ingressi di scansione come parte del motore di sequenziamento delle misure EX1200 L'EX1200-7500 è un modulo I/O ad alte prestazioni con otto porte a 8 bit (64 canali). Ogni porta può essere configurata come ingresso o uscita sotto il controllo del programma. L'I/O può essere a buffer singolo, per fornire accesso ai dati in tempo reale, o a doppio buffer, per fornire dati sincronizzati. L'EX1200-7500 ha la flessibilità di generare i clock di ingresso e di uscita dal pannello frontale, consentendo di sincronizzare un numero molto elevato di canali per raccogliere o presentare dati a una UUT. Inoltre, i dati di ingresso possono essere marcati a tempo con precisione IEEE-1588 come parte del motore di scansione dell'EX1200. La memoria di bordo (fino a 1 MB) può essere utilizzata per generare pattern sui canali di uscita a velocità fino a 2 MHz. Per semplificare il cablaggio complessivo del sistema, tutti i diodi di clamping e i canali a collettore aperto possono essere tirati su internamente, anziché su base individuale. Ciascun canale può assorbire 300 mA e comprende diodi di clamping integrati che rendono questo modulo ideale per il pilotaggio e il rilevamento di dispositivi esterni come i relè.
