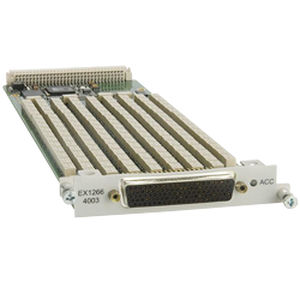

Matrice di commutazione digitale X1200-4 series

flessibile

Modelli di matrice di interruttori ad alta densità in configurazioni a 1 e 2 fili Il modulo a matrice ad alta densità EX1200-4003 consente all'utente di collegare qualsiasi riga di ingresso a qualsiasi colonna di uscita con un relè DPST in ogni punto di incrocio riga/colonna. Questa architettura consente di progettare sistemi di commutazione flessibili in cui più strumenti di test devono essere collegati a punti di test comuni. Ad esempio, un multimetro digitale, un contatore/timer e un digitalizzatore possono essere collegati alle righe di ingresso e ogni dispositivo può essere collegato a una qualsiasi delle colonne di uscita, a seconda della funzione di misura desiderata durante il test. I collegamenti tra le righe e le colonne avvengono all'interno del modulo, riducendo notevolmente il cablaggio esterno. Il blocco più piccolo è una matrice a 2 fili (4 x 16) e le righe e le colonne possono essere facilmente ampliate per formare matrici più grandi. Una matrice a 2 fili (4 x 192) può essere alloggiata in un mainframe full rack della serie EX1200. I relè in grado di commutare fino a 300 V e fino a 2 A sono utilizzati per massimizzare la gamma di spazi applicativi che possono essere affrontati con questo modulo. L'EX1200-4128 è un modulo a matrice ad altissima densità che consente all'utente di collegare qualsiasi riga di ingresso a qualsiasi colonna di uscita con un relè SPST in ogni punto di incrocio riga/colonna. Questa architettura fornisce il quadro per la progettazione di sistemi di commutazione flessibili in cui più strumenti di test devono essere collegati a punti di test comuni.
