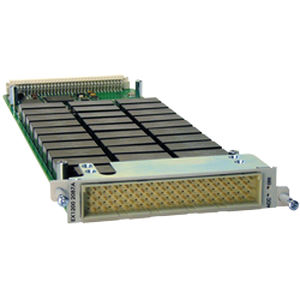

Multiplexer modulo EX1200-3 series

multicanaledi potenzaad alta densità

Moduli di commutazione multiplexer fino a 1000VDC in configurazioni a 1, 2 o 4 fili. I modelli EX1200-3001 e EX1200-3001DS sono moduli multiplexer ad alta densità progettati per la scansione di più punti su un bus comune, in configurazioni a 1, 2 o 4 fili. Le applicazioni comprendono il collaudo di cablaggi, il collaudo di semiconduttori e PCB e le applicazioni in cui è necessario commutare più punti su una risorsa comune. I modelli EX1200-3001 e EX1200-3001DS sono costituiti da otto multiplexer individuali (1 x 8) a 2 fili o da otto multiplexer (1 x 16) a 1 filo che possono essere interconnessi sotto il controllo del programma (tramite i relè di busing) per configurare multiplexer più grandi a seconda delle esigenze. Ciò elimina il cablaggio esterno e contribuisce a ridurre gli stub non terminati. La scheda dispone di relè interni che possono essere chiusi per collegarsi direttamente al bus analogico EX1200. Questa caratteristica consente alla scheda e al DMM interno EX1200 di essere strettamente accoppiati, riducendo drasticamente i tempi di esecuzione dei test. L'opzione EX1200-3001DS include relè interni di scarica della tensione residua che possono essere attivati per mettere momentaneamente in cortocircuito il percorso di misura quando si passa da un canale di ingresso al successivo. In questo modo viene dissipata la tensione trattenuta dal cablaggio e dalla capacità di ingresso dello strumento. Questi relè proteggono i dispositivi sensibili, come i circuiti CMOS, dalle tensioni residue causate da precedenti misure ad alta tensione. L'EX1200-3048 è un modulo multiplexer ad alta densità progettato per la scansione di punti multipli su un bus comune, in configurazioni a 2 o 4 fili. Le applicazioni comprendono il collaudo di cablaggi, il monitoraggio di temperatura/tensione, il collaudo di circuiti stampati e quelle in cui è necessario commutare più punti su una risorsa comune.
