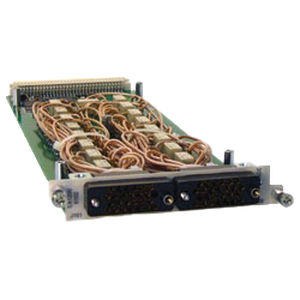

Modulo switch RF EX1200-6 series

Moduli di commutazione RF/Coax fino a 26Ghz per esigenze di commutazione ad alta frequenza e di comunicazione - Interruttori e matrici RF ad alta densità - Potenza di commutazione di 50 W, la più alta della categoria - Larghezza di banda > 3 GHz (6301) - I relè di interruzione degli stub eliminano l'effetto degli stub non terminati per ottenere le migliori prestazioni di commutazione L'EX1200-6101 (10 canali) è un modulo di commutazione RF SP4T ad alta densità con dieci singoli alberi coassiali SP4T isolati tra loro e dalle masse del sistema per fornire un percorso di commutazione ad alta fedeltà per segnali di commutazione superiori a 1,3 GHz. L'eccellente diafonia e l'isolamento sono mantenuti grazie all'utilizzo di percorsi coassiali molto corti e a bassa perdita dal connettore direttamente ai relè. Tutti i moduli sono inoltre configurati per evitare qualsiasi effetto di stub non terminato, migliorando l'integrità complessiva del segnale e consentendo progetti di matrici ad alta frequenza e configurazioni di multiplexer di grandi dimensioni, preservando la larghezza di banda e mantenendo un basso VSWR. Il pannello frontale utilizza due connettori coassiali a 26 pin ad alta densità, progettati per garantire un'elevata affidabilità e una bassa perdita di inserzione. Sei moduli possono essere alloggiati in un mainframe 1U EX1200 full rack per fornire una rete di switch RF molto flessibile. Ad esempio, un singolo modulo può essere configurato attraverso un cablaggio esterno per fornire due multiplexer 1 x 16 in due canali di un oscilloscopio o come una singola matrice RF 4 x 4. I moduli possono anche essere combinati con altri moduli. I moduli possono anche essere combinati con altre schede di commutazione EX1200 per configurare un sottosistema di uso generale per commutare la corrente continua a > 1,3 GHz.
