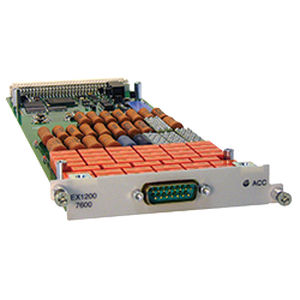

Resistore programmabile EX1200-7600

di potenzadi caricadi sovratensione

L'EX1200-7600 è un resistore ladder programmabile da 5W, ideale per il caricamento o la simulazione di UUT. - Ideale per il caricamento o la simulazione di UUT - Ampia gamma di resistenze da 0,5 Ω a 1,5 MΩ - Dimensione del passo di 0,1 Ω - Il rilevamento di sovratensione, sovracorrente e sovratemperatura protegge l'unità in prova - Sensore esterno di tensione e corrente per il monitoraggio integrato L'EX1200-7600 è una scala di resistenze programmabile a uscita singola. È progettato per applicazioni quali la simulazione di RTD o di altri sensori, il controllo di processo, la calibrazione ATE e il caricamento di dispositivi sotto test. Contiene resistenze di potenza interne da 5 W ad alta precisione che vengono attivate e disattivate tramite relè meccanici. L'EX1200-7600 è in grado di produrre qualsiasi valore di resistenza compreso tra 0,5 Ω e 1.500.000 Ω e può essere regolato con incrementi di 0,1 Ω tramite comandi esterni. È progettato per tensioni terminali da 0 a 200 V DC e per correnti fino a 0,5 A. Dopo l'accensione, il reset o una condizione di guasto, tutti i relè di questo modulo sono aperti, rimuovendo il carico dal dispositivo in prova. Una condizione di guasto è il risultato del superamento della corrente massima, della tensione massima o della temperatura massima del modulo. Inoltre, un segnale di uscita di tensione fornisce un'indicazione scalare della tensione attraverso la resistenza e un segnale di uscita di corrente fornisce un'indicazione scalare della corrente attraverso il circuito. Entrambi possono essere monitorati da un dispositivo di misura esterno (come un DMM della serie EX1200). Questo può essere utilizzato per forzare l'apertura di tutti i relè se viene superata una tensione o una corrente impostata, proteggendo così l'unità in prova.
