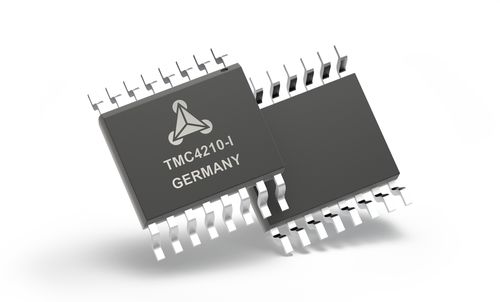

Modulo di controllo movimento distribuito monoassiale TMC4210

passo passoper antenna

Il TMC4210-I è un controllore di movimento dedicato a singolo asse per l'automazione di laboratorio, la stampa 3D, gli scanner e altre applicazioni di apparecchiature automatizzate. È utilizzabile come generatore di rampe trapezoidali. Il dispositivo è progettato per una tensione di esercizio compresa tra 3,3 V e 5 V. Il TMC4210-I dispone di un controller SPI e di un'interfaccia S/D driver. APPLICAZIONI TVCC, sicurezza Posizionamento dell'antenna Controllore Heliostat Applicazioni a batteria Automazione d'ufficio ATM, riciclatore di denaro, POS Automazione di laboratorio Manipolazione di liquidi Applicazioni mediche Stampanti e scanner Pompe e valvole Caratteristiche 3.funzionamento a 3 o 5 V con IO compatibili CMOS / TTL Interfaccia seriale a 4 fili per µC con protocollo di facile utilizzo Interfaccia passo/direzione verso il driver Frequenza di clock: fino a 32 MHz (può utilizzare il clock della CPU) Contatori di posizione interni a 24 bit Frequenza di micropasso fino a 1 MHze Opzione di lettura per tutti i parametri di movimento Generatore di rampe per il posizionamento autonomo / controllo della velocità Modifica al volo dei parametri di movimento del target Funzionamento a bassa potenza: 1.25 mA a 4 MHz (tipico) Dimensioni compatte: pacchetto SSOP ultrapiatto a 16 pin
