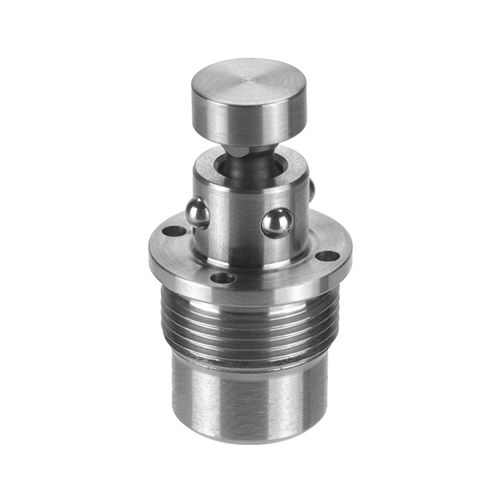

Dispositivi di serraggio modulare 6214M-01

meccanicocorpo filettato

Apertura meccanica. Alloggiamento e pistone temprati. Precisione di ripetizione < 0,1 mm. Sistema di bloccaggio meccanico del punto zero per ottimizzare i tempi di messa a punto durante le lavorazioni senza taglio. Nota: Il sistema di bloccaggio meccanico del punto zero si apre premendo la manopola dell'attuatore con la forza della mano. L'interblocco si ottiene meccanicamente tramite la forza della molla. Non è necessario un utensile. La piastra di base funge da superficie di contatto, nella quale viene avvitato il modulo di bloccaggio. È disponibile un perno di azionamento allungato con un'altezza di 20 mm con il codice d'ordine. 561391. Un attrezzo di montaggio adatto è disponibile con il codice d'ordine. 559439. Numeri d'ordine delle bussole di serraggio: 559092 e 559093. * Osservare le istruzioni di montaggio. Su richiesta: - Schemi di installazione
