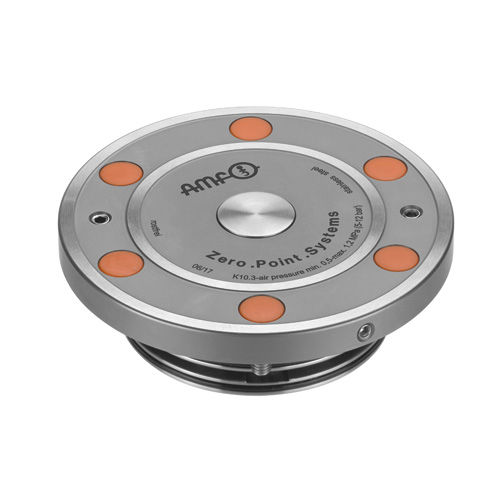

Cilindro di bloccaggio a punto zero arrotondato 6111LA-10-05

Modulo di bloccaggio dell'installazione con blocco centrale per soluzioni di automazione Apertura pneumatica. Espulsione pneumatica. Pressione operativa di apertura: min. 5 bar - max. 12 bar. Coperchio e pistone temprati. Precisione di ripetizione < 0,005 mm. Con comando di blocco (pneum.), comando di apertura (pneum.) e comando di sostegno (pneum.). Sistema di bloccaggio a punto zero per soluzioni di automazione per il bloccaggio ottimizzato in termini di tempi di messa a punto durante le lavorazioni di taglio e non. Nota: Il blocco centrale è azionato dalla forza della molla per proteggere il modulo di serraggio. Il tirante è fissato e installato con una vite a testa svasata DIN ISO M8. Controllo del bloccaggio: Pressione dinamica con modulo di bloccaggio bloccato, flusso passante con modulo di bloccaggio aperto. Controllo di apertura: Pressione dinamica con modulo di serraggio aperto, flusso passante con modulo di serraggio bloccato. Controllo del supporto tramite la funzione di soffiaggio: Pressione dinamica con pallet intercambiabile supportato. Il modulo di bloccaggio viene aperto pneumaticamente e bloccato meccanicamente dalla forza della molla. Il successivo disaccoppiamento della linea di pressione è possibile in qualsiasi momento (il modulo di bloccaggio è bloccato a pressione normale). Il modulo di bloccaggio ha cinque connessioni: 1 = apertura pneum 3 = apertura pneumatica 4 = ingresso controllo apertura pneum 5 = sfiato 8 = comando di bloccaggio pneum. in ingresso * Osservare le istruzioni di installazione. Su richiesta: - Schemi di installazione
