Esecuzione:
Per l'introduzione ed espulsione del pistone di sospensione è possibile scegliere di default il movimento manuale (forza manuale) o idraulico.
- Il cilindro ha un raccordo: 1x apertura idr. (1)
- Il cilindro con movimento di espulsione idraulica ha tre raccordi: 1x apertura idr. (1)
1x espulsione idraulica pistone di sospensione (5), 1x introduzione idraulica pistone di sospensione (4).
Impiego:

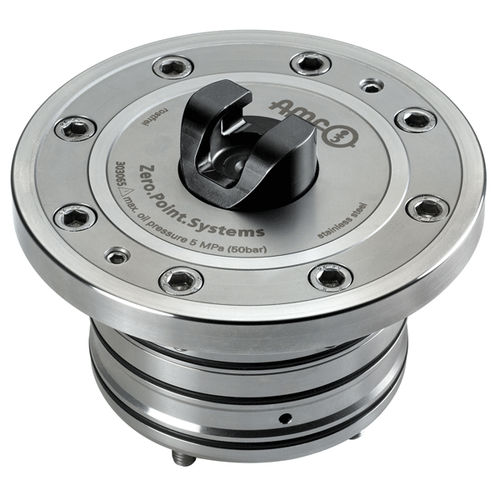

Sistema di bloccaggio a punto zero per un bloccaggio ottimizzato per quanto riguarda i tempi di preparazione nella lavorazione con e senza asportazione di trucioli in tutti i settori, come nel settore alimentare, nell'industria chimica e farmaceutica. Per l'installazione in squadre, cubi e torri. Il cilindro di bloccaggio rapido orizzontale è adatto per la sostituzione semplice e veloce di dispositivi mediante il pistone di sospensione utilizzando un movimento manuale, un sistema idraulico o un dispositivo di movimentazione.
Nota:
Il cilindro di bloccaggio rapido orizzontale ha elevate forze di tenuta, tiro e chiusura. L'apertura viene eseguita idraulicamente (1) mentre il bloccaggio avviene meccanicamente tramite forza elastica. Il successivo sganciamento delle tubazioni di mandata può essere effettuato in qualsiasi momento (il bloccaggio del modulo avviene in assenza di pressione). La forza peso massima per pistone di sospensione non deve superare i 5 kN a K20 e gli 8 kN a K40.
Su richiesta:
- Schemi di installazione
