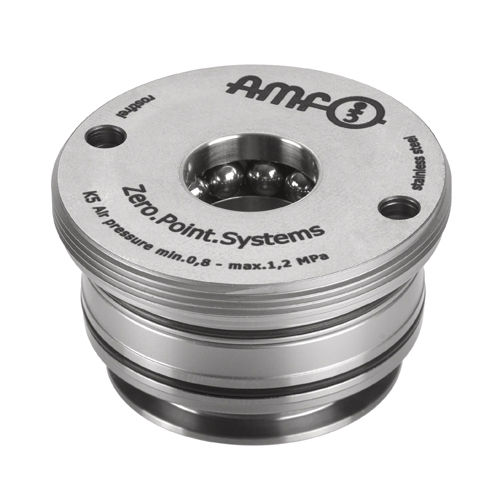

Sistema di bloccaggio e centraggio modulare 6103LA-5

Soffiaggio pneumatico. Pressione di esercizio di apertura: min. 8 bar - max. 12 bar Pressione operativa di ritensionamento (turbo): min. 5 - max. 6 bar Coperchio e pistone temprati. Precisione di ripetizione < 0,005 mm. Con comando di blocco (pneum.), comando di apertura (pneum.) e comando di sostegno (pneum.) Soffiaggio centrico, controllo di supporto, controllo di apertura e di bloccaggio. Sistema di bloccaggio a punto zero per soluzioni di automazione per un bloccaggio ottimizzato in termini di tempi di messa a punto durante le lavorazioni di taglio e non. Controllo del bloccaggio: Pressione dinamica con modulo di bloccaggio bloccato, flusso passante con modulo di bloccaggio aperto. Controllo di apertura: Pressione dinamica con modulo di serraggio aperto, flusso passante con modulo di serraggio bloccato. Il modulo di bloccaggio dell'installazione viene aperto pneumaticamente e bloccato meccanicamente dalla forza della molla. Per ottenere le forze di trazione e di bloccaggio specificate, deve essere brevemente ritensionato pneumaticamente (turbo) (5). Il successivo disaccoppiamento della linea di pressione è possibile in qualsiasi momento (il modulo è bloccato a pressione normale). La superficie di contatto è quella superiore dell'alloggiamento. Si consiglia di utilizzare un moltiplicatore di pressione pneumatico n. 6370ZVL. Il modulo di serraggio ha cinque connessioni: 1 = apertura pneum 3 = pneum. di scarico 4 = pneum. Ingresso di controllo dell'apertura 5 = pneum. Ritensionamento 8 = comando di bloccaggio pneum. in ingresso * Osservare le istruzioni di installazione. Su richiesta: - Disegni di installazione
