Switch Ethernet non gestibile LNP-0500-24

intelligente8 porteda incasso

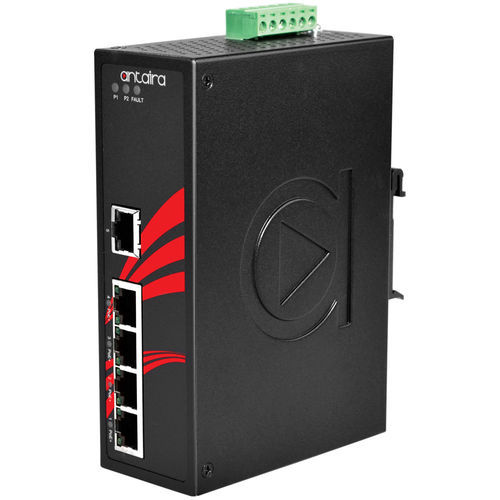

Panoramica del prodotto L'Antaira LNP-0500-24 è uno switch Ethernet industriale non gestito a 5 porte che supporta la conformità IEEE-802.3at (Power-over-Ethernet Plus) sulle porte da 1 a 4. Lo switch è classificato come apparecchiatura di alimentazione (PSE) e, quando utilizzato in questo modo, LNP-0500-24 consente la centralizzazione dell'alimentazione e fornisce fino a 30 watt di potenza per porta. LNP-0500-24 può essere utilizzato per alimentare dispositivi di alimentazione conformi a IEEE 802.3af o 802.3at, eliminando la necessità di cablaggi aggiuntivi, e supporta IEEE 802.3/802.3u/802.3x con 10/100BTx, duplex completo o metà, rilevamento automatico MDI/MDI-X per fornire una soluzione economica per la rete Ethernet industriale. Inoltre, la protezione contro le tempeste di trasmissione di rete e la funzione di avviso a relè integrata avvisano gli ingegneri di rete in caso di guasti di alimentazione o interruzioni di porta. Caratteristiche - Protezione contro le tempeste di trasmissione di rete - Funzione PoE+ conforme a IEEE 802.3at a 4 porte con 30W/porta - 1 porta Ethernet veloce 10/100Tx - Supporta la funzione Auto MDI/MDI-X - Architettura di commutazione Store-and-Forward - Tabella degli indirizzi MAC 2K - Protezione contro le sovratensioni: supporto 2,000 VDC - Protezione ESD: supporto 6,000 VDC - Design di ingresso di alimentazione ridondante - 12~36VDC - Uscita relè integrata per allarme di interruzione porta - Design della custodia in alluminio robusto IP30 - Supporto per montaggio su guida DIN e a parete - Intervallo di temperatura operativa - STD: -10° a 70° C, EOT: -40° a 75° C - Garanzia di 5 anni Contenuto della confezione - LNP-0500-24 - Staffe di montaggio Accessori opzionali - DIN-RACK-2U: Adattatore per montaggio su rack da 19" per tutti i prodotti montabili su guida DIN, altezza 2U - NDR-120-24: Alimentatore industriale a uscita singola da 120W su guida DIN, uscita 24VDC - SDR-240-24: Serie da 240 Watt / 24 VDC / 10.0 Amps Alimentatore industriale sottile ad alta efficienza a uscita singola su guida DIN Specifiche tecniche Tecnologia - Standard IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet veloce 100Base-TX, IEEE 802.3x controllo di flusso, IEEE 802.3af/at Power over Ethernet - Tipo di elaborazione: Store and Forward - Protocollo: CSMA/CD - Controllo di flusso: controllo di flusso IEEE 802.3x, controllo di flusso a pressione inversa Prestazioni - Dimensione della tabella MAC: 2K - Velocità di trasferimento: 14,880pps per porta Ethernet, 148,800pps per porta Ethernet veloce - Architettura di commutazione: Back-Plane (Switching Fabric): 1.0Gbps, capacità di throughput dei pacchetti (Full-Duplex): 1.488Mpps @ 64bytes Interfaccia Ethernet - Numero di porte Ethernet: 5 porte - 10/100 BASE-T(X): 5 porte - Porta PoE: 4 porte (30W/porta) - Assegnazione dei pin PoE: V+, V+, V-, V-, per i pin 1, 2, 3, 6 (End-span, Mode A) Caratteristiche meccaniche - Custodia: Metallo, protezione IP30 - Montaggio: Montaggio su guida DIN, montaggio a parete (opzionale) - Dimensioni (L × A × P): 46 × 142 × 99 mm - Peso: Peso unità: 1.68 lbs, Peso spedizione: 2.0 lbs Requisiti di alimentazione - Connessione di alimentazione: Blocco terminale rimovibile a 4 contatti - Tensione di ingresso: 12V–36V DC, ingresso ridondante - Ridondanza di alimentazione: Sì - Uscita relè: 24V DC, 1A resistivo - Consumo energetico del sistema: 25 Watt - Budget di potenza PoE massimo: 120 Watt - Protezione da sovraccarico di corrente: Presente - Protezione contro l'inversione di polarità: Presente Limiti ambientali - Temperatura operativa: -10° a 70° C (14° a 158° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% senza condensa Approvazioni normative - Certificazioni: FCC, CE - UL 508: ✔ - ISA 12.12.01 (UL C1D2): ✔ - EMI: FCC Parte 15 Sottoparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico) - Test di stabilità: Caduta libera: IEC60068-2-32, Urto: IEC60068-2-27, Vibrazione: IEC60068-2-6 - Verde: Conforme RoHs - Garanzia: 5 anni
