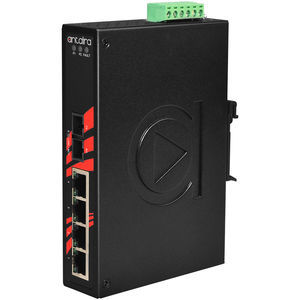

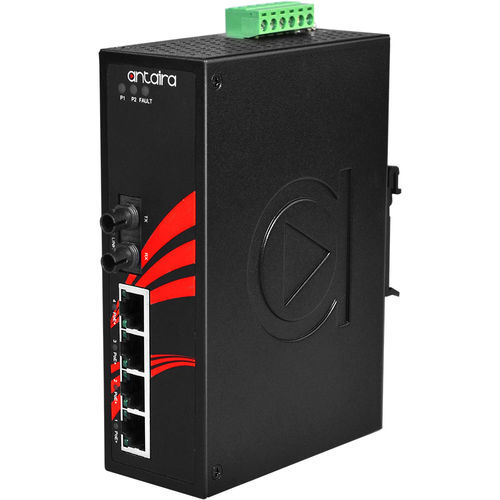

Switch Ethernet non gestibile LNP-0501-ST-S3-24

8 portesu guida DINmobile

Panoramica del prodotto L'Antaira Technologies LNP-0501-ST-S3-24 è uno switch Ethernet industriale PoE+ non gestito dotato di 4 porte RJ45 Fast Ethernet 10/100Tx e 1 porta in fibra 100Fx con connettori ST per modalità singola 30Km. Ogni porta Ethernet supporta un'uscita PoE+ ad alta potenza IEEE 802.3at fino a 30W per porta, rendendolo ideale per applicazioni che richiedono una fonte di alimentazione PoE. Questo modello offre un intervallo di ingresso a bassa tensione di 12~36VDC con un booster di tensione interno per supportare un'uscita di alimentazione PoE di 48VDC. LNP-0501-ST-S3-24 è classificato IP30 e montabile su guida DIN, supportando una temperatura operativa da -10° a 70° C. Fornisce inoltre connettività Ethernet con funzioni PoE e una connessione in fibra per applicazioni di sorveglianza mobile che utilizzano una fonte di alimentazione a bassa tensione come una batteria, e per qualsiasi altro sito di automazione industriale che necessiti di una fonte di alimentazione 24VDC, come la sorveglianza di sicurezza, i sistemi di monitoraggio del traffico, il petrolio/gas e l'estrazione mineraria, la gestione delle strutture per l'energia/utilità, gli impianti di trattamento delle acque reflue e le linee di produzione automatizzate nell'automazione delle fabbriche. Caratteristiche - Funzione PoE+ conforme IEEE 802.3at a 4 porte con 30W/porta - Connettore di tipo ST 100Fx a 1 porta (modalità singola 30Km) - Supporta la funzione Auto MDI/MDI-X - Architettura di commutazione Store-and-Forward - Tabella degli indirizzi MAC 2K - Protezione contro le sovratensioni: Supporto 2,000 VDC - Protezione ESD: Supporto 6,000 VDC - Design di ingresso di alimentazione ridondante – 12~36VDC - Uscita relè integrata per avviso di guasto di alimentazione - Design della custodia in metallo robusto IP30 - Supporto per montaggio su guida DIN e a parete - Intervallo di temperatura operativa - STD: -10° a 70°C - Garanzia di 5 anni Contenuto della confezione - 1 - LNP-0501-ST-S3-24 - 2 - Staffe di montaggio a parete e viti - 1 - Cavo DC –18 AWG e jack DC 5.5x2.1mm Accessori opzionali - DIN-RACK-2U: Adattatore per montaggio su rack da 19" per tutti i prodotti montabili su guida DIN, altezza 2U - NDR-120-24: Alimentatore industriale su guida DIN a uscita singola da 120W, uscita 24VDC - SDR-240-24: Serie da 240 Watt / 24 VDC / 10.0 Amp Alimentatore industriale sottile ad alta efficienza a uscita singola su guida DIN Specifiche tecniche Tecnologia - Standard IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3x Controllo di flusso, IEEE 802.3af/at Alimentazione tramite Ethernet - Tipo di elaborazione: Store and Forward - Protocollo: CSMA/CD - Controllo di flusso: Controllo di flusso IEEE 802.3x, controllo di flusso a pressione posteriore Prestazioni - Dimensione della tabella MAC: 2K - Velocità di trasferimento: 14,880pps per porta Ethernet, 148,800pps per porta Fast Ethernet - Architettura di commutazione: Back-Plane (Fabric di commutazione): 1Gbps Interfaccia Ethernet - Numero di porte Ethernet: 4 porte - 10/100 BASE-T(X): 4 porte - Porta PoE: 4 porte (30W/porta) - Assegnazione dei pin PoE: V+, V+, V-, V-, per pin 1, 2, 3, 6 (End-span, Mode A) Interfaccia in fibra - Numero di porte in fibra: 1 porta - Fibra 100 BASE-FX: 1 porta (connettore ST) - Lunghezza d'onda: 1310nm (modalità singola) Caratteristiche meccaniche - Custodia: Metallo, protezione IP30 - Montaggio: Montaggio su guida DIN, montaggio a parete (opzionale) - Dimensioni (L × A × P): 46 × 142 × 99 mm - Peso: Peso unitario: 1.68 lbs, Peso di spedizione: 2.0 lbs Requisiti di alimentazione - Connessione di alimentazione: Blocco terminale rimovibile a 6 contatti - Tensione di ingresso: 12V–36V DC, ingresso ridondante - Ridondanza di alimentazione: Sì - Uscita relè: 24V DC, 1A resistivo - Consumo energetico del sistema: 5 Watts - Budget di potenza PoE max.: 90W@12VDC, 120W@36VDC - Protezione da sovraccarico di corrente: Presente - Protezione contro l'inversione di polarità: Presente Limiti ambientali - Temperatura operativa: -10° a 70° C (14° a 158° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% senza condensa Approvazioni normative - Certificazioni: FCC, CE - UL 508: ✔ - EMI: FCC Parte 15 Sottoparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico) - Test di stabilità: Caduta libera: IEC60068-2-32, Urto: IEC60068-2-27, Vibrazione: IEC60068-2-6 - Verde: Conforme RoHs - Garanzia: 5 anni
