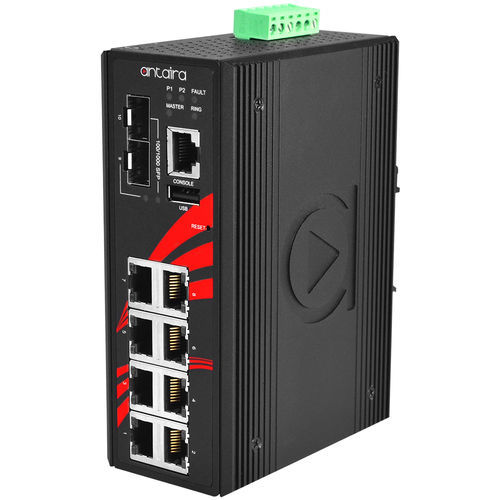

Switch Ethernet gestibile LMP-1002G-SFP

10 portedi livello 2Ethernet gigabit

Introduzione LMP-1002G-SFP di Antaira è uno switch Ethernet gestito Gigabit PoE+ industriale a 10 porte dotato di 8*10/100/1000Tx porte Ethernet che supportano IEEE 802.3at/af per un massimo di 30W/porta e 2*100/1000 slot SFP dual rate per connessioni in fibra Gigabit. È uno switch Ethernet Layer 2 completamente gestibile, precaricato con una console di gestione web di facile utilizzo. Supporta la ridondanza della rete ad anello utilizzando ITU-T G.8032 ERPS con un tempo di ripristino della rete inferiore a 50 ms. Le funzioni avanzate di filtraggio e sicurezza della rete includono IGMP, VLAN, QoS, SNMP, blocco delle porte, RMON, ModbusTCP e 802.1X/HTTPS/SSH/SSL per migliorare il determinismo e la gestione remota della rete. LMP-1002G-SFP ha un grado di protezione IP30, è montabile su guida DIN e supporta un intervallo di temperatura operativa standard compreso tra -10°C e 70°C. Offre un'elevata protezione EFT ed ESD per applicazioni industriali quali energia/utilità, acqua/acque reflue, petrolio/gas/estrazione, automazione di fabbrica, sorveglianza di sicurezza, ITS e altri ambienti difficili. Caratteristiche

• Supporta 8 x 10/100/1000Tx IEEE 802.3at/af (30W/porta) e 2 x 100/1000 slot SFP
• Ridondanza di rete: RSTP/MSTP e G.8032 ERPS (tempo di ripristino <50ms)
• Configurazione: Console Web, Telnet, CLI
• Supporto IGMP v1/v2/v3, fino a 1024 gruppi
• QoS (IEEE802.1p) e CoS/ToS
• IEEE802.1Q VLAN, SNMP v1/v2c/v3
• Funzione di allarme Ping PoE per il riciclo dell'alimentazione della porta PoE
• Impostazione di avviso del sistema per l'avviso automatico tramite e-mail
• Design dell'ingresso di alimentazione ridondante: 48~55VDC
• Custodia: Metallo con grado di protezione IP30; supporto per montaggio su guida DIN e a parete
• Temperatura operativa standard: -10~70°C
• Garanzia di 5 anni

Contenuto della confezione

• 1 x LMP-1002G-SFP
• 2 x staffe di montaggio a parete e viti
• 1 x cavo console seriale da RJ45 a DB9
• 1 x cavo DC - 18 AWG e jack DC 5,5 x 2,1 mm

Accessori opzionali

• CBF-LC01LC-MD - Duplex multimodale da LC a LC da 1 metro
• DIN-RACK-2U - Adattatore da guida DIN a rack da 19" (2U)
• DRP-240-48 - Alimentatore industriale da guida DIN a uscita singola da 240 Watt (48 Vc.c. / 5,0 A)
• MDR-60-48 - Alimentatore industriale da guida DIN serie 60 Watt / 48 Vc.c. / 1. 25 A.25 A - Alimentatore industriale sottile per guida DIN
• PA-60-48-US - Adattatore di alimentazione per serie LNP e IMP (ingresso 100-240VAC, uscita 48VDC/1,25A)
• SFP-M - 1 ricetrasmettitore SFP in fibra Gigabit, multimodale 550M / LC / 850nm
• SFP-S10 - 1 ricetrasmettitore SFP in fibra Gigabit, monomodale 10km / LC / 1310nm

Tecnologia / Protocolli

• Standard IEEE: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control, IEEE 802.3af/at PoE, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Authentication, IEEE 802.1p QoS
• Protocolli: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6

Performance e architettura

• Tipo di elaborazione: Store and Forward
• Gruppi VLAN: 1~4094 gruppi
• GruppiIGMP: fino a 1024
• Ridondanza Ethernet: STP/RSTP/MSTP, port trunk con LACP, ERPS v1/v2 (<50ms)
• Dimensione tabella MAC: 8K
• Jumbo Frame: 9.6 Kbyte
• Buffer di memoria: 4 Mbits
• Transfer Rate: 14.880 pps (Ethernet), 148.800 pps (Fast Ethernet), 1.488.000 pps (Gigabit)
• Switching Fabric (Back-Plane): 20 Gbps

Interfacce

• Porte Ethernet: 8 x 10/100/1000 BASE-T(X)
• Porte PoE: 8 porte (30W/porta)
• Assegnazione pin PoE: V+, V+, V-, V- per i pin 1,2,3,6 (End-span, Modalità A)
• Porti fibra: 2 x 100/1000 BASE-(F)X SFP (doppia velocità)

Meccanica

• Custodia: Metallo, protezione IP30
• Montaggio: Guida DIN (standard), montaggio a parete (opzionale)
• Dimensioni (L × H × P): 54 × 142 × 99 mm
• Peso: Peso unitario: 2,5 libbre; Peso di spedizione: 3,3 libbre

Alimentazione

• Connessione di alimentazione: Morsettiera rimovibile a 6 contatti
• Tensione di ingresso: 48V-55V CC, ingresso ridondante
• Ridondanza di alimentazione: Sì
• Uscita di ritardo: 24V DC, 1A resistivo
• Consumo di energia del sistema: 15 Watt
• Protezione da sovraccarico di corrente: Presente
• Protezione contro l'inversione di polarità: Presente

Limiti ambientali

• Temperatura di funzionamento: da -10° a 70° C (da 14° a 158° F)
• Temperatura di stoccaggio: da -40° a 85° C (da -40° a 185° F)
• Umidità relativa ambiente: da 5% a 95% senza condensa

Regolamentazione e affidabilità

• Certificazioni: FCC, CE
• Approvazioni di sicurezza: UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Part 15 Subpart B Classe A; CE EN 55032 Classe A; EN 61000-6-4 Classe A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Campo magnetico)
• Test di stabilità: Caduta libera IEC60068-2-32; Shock IEC60068-2-27; Vibrazioni IEC60068-2-6
• Verde: Conforme alla direttiva RoHS
• Garanzia: 5 anni

Caratteristiche/Specifiche tecniche

• Modello: LMP-1002G-SFP
• Porte: 8 x Gigabit RJ45 (PoE+ 30W/porta) + 2 x SFP dual-rate
• Standard PoE: IEEE 802.3at/af
• Capacità di commutazione: Back-plane 20 Gbps
• Tabella MAC: 8K
• Jumbo Frame: 9.6 KB
• Buffer di memoria: 4 Mbits
• Tensione di ingresso: 48-55 V CC (ridondante)
• Consumo di energia: 15 W (sistema)
• Dimensioni: 54 × 142 × 99 mm
• Temperatura di funzionamento: da -10° a 70° C
• Temperatura di stoccaggio: da -40° a 85° C
• Peso: 2,5 libbre (unità)
• Protezione dell'ingresso: IP30
