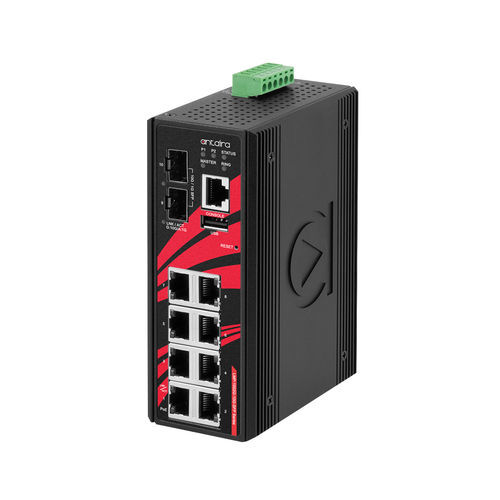

Switch Ethernet gestibile LMP-1002G-10G-SFP

10 portedi livello 3Ethernet gigabit

Introduzione
Antaira Technologies LMP-1002G-10G-SFP è uno switch Ethernet industriale gigabit gestito Layer 3 a 10 porte con otto porte PoE+ gigabit e due slot SFP+ a doppia velocità (1G/10G). Offre funzionalità di gestione Layer 2/Layer 3, supporto Jumbo Frame e ampia larghezza di banda per applicazioni di rete industriale. Il telaio metallico compatto IP30 consente il montaggio su guida DIN e il funzionamento da -40°C a 60°C, con protezione EFT e ESD.

Caratteristiche principali

• 8 x 10/100/1000Base‑T(X) con IEEE 802.3af/at PoE+ (30 W per porta)
• 2 x slot SFP+ 1G/10G a doppia velocità
• Ridondanza di rete: STP / RSTP / MSTP e G.8032 ERPS (recupero <50 ms)
• Supporto IPv4/IPv6 e DHCP Option 66/67/82
• Supporto Modbus/TCP per gestione e monitoraggio
• Filtraggio multicast IGMP v1/v2/v3; segmentazione VLAN IEEE 802.1Q
• Ingresso alimentazione 48–55 V DC tramite morsettiera rimovibile a 6 poli; protezione inversione polarità
• Montaggio su guida DIN o a parete; telaio metallico IP30; funzionamento -40°C a 60°C
• Budget PoE massimo: 240 W

Contenuto del pacco

• 1 x LMP-1002G-10G-SFP
• 1 x Guida rapida all’installazione
• 1 x Set staffe di montaggio a parete con viti
• 1 x Cavo DC – 18 AWG & jack DC 5.5 × 2.1 mm
• 1 x Set coperture antipolvere RJ45
• 1 x Cavo console RJ45 a DB9

Tecnologia — Standard IEEE

• IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ae
• IEEE 802.3af / 802.3at PoE; IEEE 802.3x Flow Control
• IEEE 802.1d STP, 802.1w RSTP, 802.1s MSTP; ITU‑T G.8032 ERPS
• IEEE 802.1Q VLAN; IEEE 802.1p QoS; IEEE 802.1X Authentication
• IEEE 802.1AB LLDP; IEEE 802.3ad Link Aggregation (LACP)

Protocolli & Configurazione

• IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog
• DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6
• Configurazione via HTTP/HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3
• Gruppi VLAN: fino a 4095; Gruppi IGMP: fino a 1024

Prestazioni

• Tabella MAC: 16K
• Jumbo frame: fino a 9.6 Kbytes
• Buffer memoria: 8 Mbits
• Velocità di trasferimento: 14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit), 14,880,000 pps (10 Gigabit)
• Fabric di commutazione (back‑plane): 56 Gbps

Interfaccia Ethernet

• 8 x 10/100/1000 BASE‑T(X) (PoE su tutte le 8 porte, 30 W/porta)
• Assegnazione PoE: V+, V+, V-, V- sui pin 1,2,3,6 (End‑span, Mode A)

Interfaccia fibra

• 2 x SFP+ 1G/10G (doppia velocità)
• Lunghezza d’onda: conforme alla specifica del modulo SFP

Indicatori LED

• Sistema: Power1, Power2, Master, Ring, Status
• Porte Ethernet: Velocità / Link / Attività
• PoE: On indica PD collegato
• SFP: Link / Attività

Caratteristiche meccaniche

• Scocca: Metallo, protezione IP30
• Montaggio: Guida DIN (standard) o parete (opzionale)
• Dimensioni (L × A × P): 54 × 142 × 99 mm
• Peso unità: 2.43 lbs; Peso spedizione: 3.10 lbs

Requisiti di alimentazione

• Connessione alimentazione: morsettiera rimovibile a 6 contatti
• Tensione d’ingresso: 48–55 V DC, supporto ingresso ridondante
• Ridondanza alimentazione: sì; Uscita relè: 24 VDC, 1 A resistivo
• Consumo sistema: 15.5 W (sistema)
• Budget PoE massimo: 240 W; protezione sovraccarico e inversione polarità

Limiti ambientali

• Temperatura operativa: -40° a 60° C
• Temperatura di stoccaggio: -40° a 85° C
• Umidità relativa ambiente: 5% a 95% senza condensazione

Certificazioni & Affidabilità

• Certificazioni: FCC, CE
• UL: UL 61010‑1 / UL 61010‑2‑201 indicato
• EMI: FCC Part 15 Classe A; CE EN 55032 Classe A; EN 61000‑6‑4 Classe A
• EMS: CE EN 55035 / EN 61000‑6‑2; IEC61000‑4‑2/3/4/5/6/8
• Test di stabilità: Free Fall IEC60068‑2‑32; Shock IEC60068‑2‑27; Vibration IEC60068‑2‑6
• MTBF: 352,670 hrs; Conforme RoHS; Garanzia: 5 anni

Download

• Datasheet
• Manuale hardware
• Manuale software V6.1
• Guida rapida di installazione

Specifiche tecniche

• Marca: Antaira Technologies
• Modello: LMP-1002G-10G-SFP
• Tipo: Switch Ethernet industriale gestito PoE+ 10 porte Layer 3
• Porte Ethernet: 8 x 10/100/1000Tx (PoE+ 30 W/porta)
• Porte fibra: 2 x 1G/10G SFP+
• Budget PoE max: 240 W
• Alimentazione: 48–55 V DC (morsetto 6 pin rimovibile), ridondante
• Switching fabric: 56 Gbps
• Tabella MAC: 16K; Jumbo frame: 9.6 KB
• Dimensioni: 54 × 142 × 99 mm; Peso: 2.43 lbs
• Temperatura operativa: -40° a 60° C
• Protezione: IP30, scocca metallica; Montaggio: Guida DIN / parete (opzionale)
• Certificazioni: FCC, CE; Norme EMI/EMS elencate
• Garanzia: 5 anni
