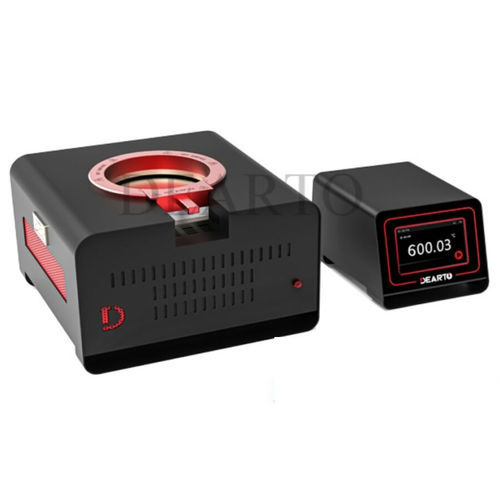

Calibratore di temperatura DTZ-4XXBG

di surperficieper termocoppiaper pirometro a infrarossi

Descrizione
I calibratori per sonde di superficie DTZ-4XXBG sono progettati per la taratura di un'ampia gamma di sensori di superficie (termocoppie di superficie, termistori, sensori a film sottile, RTD di superficie, sensori a nastro, sensori a L, ecc.). Ciascun calibratore è composto da un controller e un blocco riscaldante che offre una rapida impostazione della temperatura, riscaldamento rapido e stabile, controllo PID a più segmenti e interfaccia RS-232. Con alcune modifiche questi calibratori possono essere convertiti in sorgenti di corpo nero per la taratura di camere termiche a infrarossi.

Punti chiave

• Intervalli di temperatura disponibili: DTZ-400BG 35–400 °C, DTZ-450BG 50–500 °C, DTZ-460BG 50–600 °C.
• Diametro della piastra di taratura: 130 mm, adatto a sensori di forme e dimensioni diverse.
• Precisione: ≤ ±0,5 °C a 200 °C.
• Eccellente stabilità: ad es. ±0,3 °C / 10 min (@300 °C).
• Alta risoluzione di visualizzazione: 0,01 °C.
• Controllo PID multi-segmento per zone di temperatura alta/media/bassa con overshoot minimo.
• Superficie rivestita con composito aerospaziale: elevata durezza, resistenza all'usura e buona conduttività termica.
• Design scanalato per posizionamento preciso dei sensori a L.
• Alloggiamento per sonda di riferimento sotto il centro della superficie (RTD di precisione come standard).
• Interfaccia di comunicazione RS-232 per collegamento a PC.
• Portatile e compatto: massa totale 12 kg.

Tabella delle specifiche (estratto)
Modelli: DTZ-400BG; DTZ-450BG; DTZ-460BG
Intervallo di temperatura: DTZ-400BG: 35 ~ 400 °C; DTZ-450BG: 50 ~ 500 °C; DTZ-460BG: 50 ~ 600 °C
Diametro della piastra di taratura: 130 mm
Uniformità: 0.3 °C @ RT ≤ t ≤ 100 °C; 0.7 °C @ 100 °C < t ≤ 300 °C; 1.2 °C @ 300 °C < t ≤ 400 °C; 1.8 °C @ 400 °C < t ≤ 500 °C
Stabilità (10 min): ±0.2 °C @ RT ≤ t ≤ 100 °C; ±0.3 °C / 10 min @ 100 °C < t ≤ 300 °C; ±0.4 °C / 10 min @ 300 °C < t ≤ 400 °C; ±0.6 °C / 10 min @ 400 °C < t ≤ 500 °C
Risoluzione: 0.01 °C
Tempo di salita: ambiente → 400 °C: 30 min
Tempo di discesa: 400 °C → ambiente (con dispositivo di raffreddamento rapido opzionale): 45 min
Tempo di stabilizzazione: 8 min
Interfaccia di comunicazione: RS-232
Tipi di sensori supportati: RTD / Pt100
Dimensioni forno: per DTZ-400BG/450BG: 280 (L) × 270 (P) × 190 (A) mm; per DTZ-460BG: 325 (L) × 323 (P) × 214 (A) mm
Dimensioni controller: 220 (L) × 175 (P) × 144 (A) mm
Peso totale: 12 kg
Condizioni di stoccaggio: -20 °C ~ 60 °C; 5%RH ~ 80%RH (senza condensa)

Caratteristiche / specifiche tecniche

• Modello commerciale: DTZ-4XXBG (varianti DTZ-400BG, DTZ-450BG, DTZ-460BG).
• Intervalli di temperatura: 35–400 °C (DTZ-400BG), 50–500 °C (DTZ-450BG), 50–600 °C (DTZ-460BG).
• Diametro della piastra di taratura: 130 mm.
• Uniformità della superficie: tip. 0.3 °C (RT→100 °C), fino a 1.8 °C a seconda dell'intervallo.
• Stabilità (10 min): tip. ±0.2 °C (RT→100 °C), poi ±0.3 / ±0.4 / ±0.6 °C a seconda dell'intervallo.
• Precisione dichiarata: ≤ ±0.5 °C @ 200 °C.
• Risoluzione di visualizzazione: 0.01 °C.
• Tempo di salita: ambiente → 400 °C in 30 min.
• Tempo di discesa: 400 °C → ambiente in ~45 min con opzione di raffreddamento rapido.
• Tempo di stabilizzazione: 8 min.
• Controllo: PID multi-segmento, controllo a più stadi, impostazioni di allarme.
• Comunicazione: RS-232 (collegamento PC).
• Sensori supportati: termocoppie di superficie, termistori, sensori a film sottile, RTD di superficie Pt100, sensori a nastro, sensori a L, ecc.
• Costruzione: blocco in alluminio con finitura superficiale liscia; rivestimento composito aerospaziale ad alta durezza.
• Funzioni aggiuntive: scanalature per posizionamento preciso, alloggiamento per sonda di riferimento sotto il centro.
• Dimensioni forno: 280×270×190 mm (DTZ-400/450BG); 325×323×214 mm (DTZ-460BG).
• Dimensioni controller: 220×175×144 mm.
• Peso totale: 12 kg.
• Condizioni di stoccaggio: -20 °C a 60 °C; umidità 5%RH a 80%RH (senza condensa).
