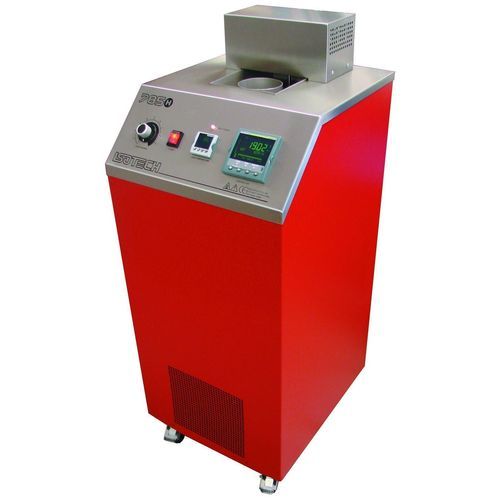

Bagno di calibratura per alte temperature Libra 785

bassa temperaturabassissima temperaturaper sensore di temperatura

Presentazione
Il bagno di taratura liquido agitato Libra 785, con design a tubi paralleli, offre un'elevata stabilità (< 1 mK), ottima omogeneità e una cavità di taratura profonda. I modelli coprono intervalli di temperatura da -80°C a 300°C con incertezze molto basse (< 1 mK). Il design integra i punti chiave della generazione Neptune 915, fornendo una soluzione economica mantenendo la separazione fisica tra la zona di riscaldamento/raffreddamento e l'area di lavoro.

Punti chiave

• Separazione fisica tra la zona di riscaldamento/raffreddamento e l'area di lavoro
• Tre modelli che coprono -80°C a 300°C (785L / 785M / 785H)
• Ottima uniformità e incertezze inferiori a 1 mK
• Sistema di raffreddamento integrato per raggiungere le temperature più basse
• Profondità di taratura significativa (485 mm) richiedendo solo 8,5 L di fluido

Funzionamento

• Il fluido scende nella camera di miscelazione attraverso una piastra con un orifizio di flusso regolabile; il flusso si imposta dal pannello di controllo.
• La sezione di riscaldamento/raffreddamento è cilindrica per garantire flusso e uniformità ottimali.
• La cavità di taratura è separata dall'area di riscaldamento/raffreddamento tramite tubi paralleli.
• Il fluido trabocca leggermente sopra il coperchio del bagno, consentendo l'immersione completa dei termometri a dilatazione.
• Il fluido circola in un'ampia zona di espansione durante il riscaldamento per poi tornare al circuito del bagno.
• Isolamento termico ad alte prestazioni.

Confezione di serie

• Software Cal Notepad
• Cavo di comunicazione seriale
• Manuale d'uso

Note su oli / fluido
Sono necessari 8,5 L di fluido per riempire la cavità. Si raccomandano oli siliconici e altri fluidi in base all'intervallo di temperatura (esempi: olio C10, olio VH, metanolo). Le raccomandazioni specifiche variano in base al modello e alla gamma di temperatura.

Caratteristiche / specifiche tecniche

• Modelli disponibili: 785L, 785M, 785H
• Intervalli di temperatura: 785L = -80°C a 125°C; 785M = -40°C a 125°C; 785H = 30°C a 300°C
• Cavità di taratura: diametro 98 mm; profondità 485 mm (8,5 L)
• Stabilità assoluta: ±0,0025°C (acqua @ 50°C); ±0,006°C (metanolo @ -80°C per 785L, metanolo @ -40°C per 785M, olio C10 @125°C per 785H)
• Uniformità verticale: < 1 mK
• Tempi di riscaldamento: 25°C a 125°C < 50 min (olio C10); 30°C a 250°C < 150 min (olio VH)
• Tempi di raffreddamento: 0°C a -80°C < 300 min (metanolo); 10°C a -40°C < 180 min (metanolo)
• Risoluzione display: 0,01°C
• Altezza del liquido sopra la superficie: 3 mm
• Design: tubi paralleli (camera di taratura e camera di miscelazione del fluido)
• Dimensioni (A x L x P): 485 x 525 x 1150 mm
• Massa: Modello L = 78 kg; Modello M = 68 kg; Modello H = 48 kg
• Alimentazione: 108 / 130 V o 208 / 240 V, 50/60 Hz
• Potenza: 785L = 2,8 kW; 785M = 1 kW; 785H = 800 W
• Accessori disponibili: blocco di equalizzazione in alluminio (915/01a), blocco di equalizzazione in rame (915/01b), supporto per termometro in vetro (915/02), monoculare e supporto (915/03), tubo di taratura e supporto per blocco di equalizzazione (915/05), kit supporto di taratura sonde (796-05-03)
• Oli compatibili (esempi): olio siliconico 40°C–180°C (915/07), olio siliconico 150°C–250°C (915/08), olio siliconico 40°C–288°C (915/09)
