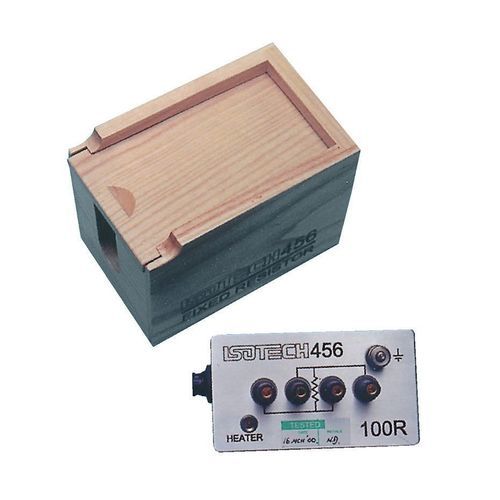

Resistore a corrente continua 456

ACAC/DCper laboratorio

Presentazione
Le resistenze fisse AC/DC a temperatura controllata della serie 456 sono disponibili in cinque valori: 10 Ω, 25 Ω, 100 Ω, 1 kΩ e 10 kΩ. Offrono prestazioni metrologiche elevate grazie al controllo preciso della temperatura, al riempimento con olio e alla chiusura ermetica, idonee come riferimento e per tarature in laboratorio e industria.

Caratteristiche principali

• Coefficiente nominale di temperatura della resistenza: ±0,02 ppm/°C (temperatura controllata tra 18 e 25°C)
• Potenza: 0,5 W a 25°C
• Tolleranza della resistenza: ±0,005%
• Rumore di corrente: < 0,010 µV (RMS) / V della tensione applicata
• FEM termiche: 0,1 µV/°C max, 0,05 µV/°C tipico
• Protette contro ambienti aggressivi, riempite con olio

Descrizione dettagliata
Sigillate ermeticamente, le resistenze fisse 456 sono protette dall'ingresso di umidità o ossigeno, evitando degrado a lungo termine. Il riempimento con olio garantisce buona conduzione termica e consente brevi sovraccarichi senza danni. Con precisione iniziale di ±0,005% e deriva a lungo termine inferiore a 5 ppm, queste resistenze possono essere usate come standard secondario per tarare altri strumenti. La stabilità tipica è 0,1 ppm/mese o migliore.

Generazione di resistenza (tabella)
Valori resistivi: 10 Ω / 25 Ω / 100 Ω / 1 kΩ / 10 kΩ
Stabilità: 1 ppm/anno a 1 mA
Coefficiente nominale di temperatura: 0,02 ppm/°C (temperatura controllata tra 18 e 25°C)
Tolleranza (precisione iniziale): ±0,005 %
Induttanza: 0,08 µH
Capacitanza: 0,5 pF
Effetti FEM termici: 0,1 µV/°C max, 0,05 µV/°C tipico
Rumore: < 0,010 µV (RMS) / V della tensione applicata

Incertezze di taratura UKAS (k = 2)
Resistenza DC: 0,1 a 1000 Ω → ±5 ppm (migliori incertezze estese)
Resistenza DC: 1 kΩ a 100 kΩ → ±12 ppm
Resistenza AC: 2,5 Ω a 400 Ω (75 Hz) → ±15 ppm
Resistenza AC: 400 Ω a 1000 Ω (75 Hz) → ±100 ppm

Specifiche generali
Dimensioni (L x P x A): 144 x 110 x 96 mm (con involucro)
Massa: 1 kg (con involucro), 550 g (senza involucro)

Caratteristiche / specifiche tecniche

• Modello: serie 456 (valori: 10 Ω, 25 Ω, 100 Ω, 1 kΩ, 10 kΩ)
• Coefficiente di temperatura: ±0,02 ppm/°C (18–25°C)
• Potenza nominale: 0,5 W a 25°C
• Tolleranza iniziale: ±0,005 %
• Rumore: < 0,010 µV (RMS) / V
• FEM termiche: 0,1 µV/°C max, 0,05 µV/°C tipico
• Induttanza: 0,08 µH
• Capacitanza: 0,5 pF
• Stabilità: 1 ppm/anno a 1 mA
• Deriva a lungo termine: inferiore a 5 ppm (stabilità tipica 0,1 ppm/mese)
• Costruzione: sigillata ermeticamente, riempita con olio
• Temperatura di mantenimento: 30°C ±0,1°C (altre temperature su richiesta)
• Consumo riscaldatore: 2 W a 5 V
• Tempo di salita in temperatura: ~30 minuti da 20°C a 30°C
• Indicatore: LED di mantenimento della temperatura
• Dimensioni involucro: 144 x 110 x 96 mm
• Massa: 1 kg (con involucro) / 550 g (senza involucro)
• Certificazione: certificato di taratura UKAS (k = 2)
