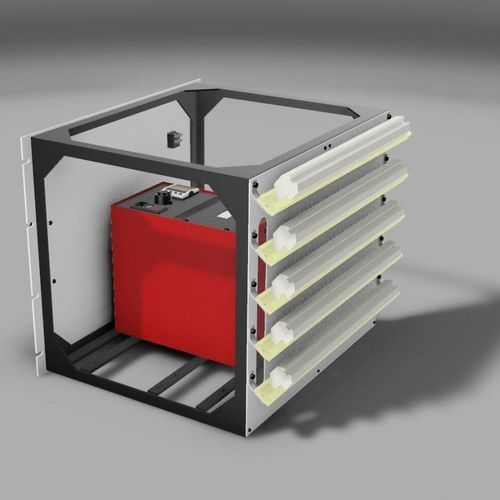

Cassetta di giunzione rack 19" TRURAC 847

per rete industriale

Descrizione
Il TRURAC 847 è un involucro di giunzione di riferimento per termocoppie montato in rack (19'') che fornisce una temperatura stabile e precisa a 0°C o, opzionalmente, a una temperatura più elevata compresa tra 45°C e 70°C. Utilizza moduli a effetto Peltier che richiedono una manutenzione limitata. Un allarme viene attivato se la deviazione di temperatura supera 0,2°C.

Caratteristiche principali

• Funziona in un intervallo di temperatura ambiente da 2°C a 65°C
• Adatto ad applicazioni industriali e installazioni che richiedono un gran numero di termocoppie
• Formato rack 19''
• Capacità standard fino a 100 termocoppie (canali a doppia giunzione)

Principio di funzionamento
All'interno del telaio è presente un'unità di riferimento a 0°C che raggruppa le giunzioni rame/termocoppia. Le connessioni verso le termocoppie e verso lo strumento di misura sono posizionate sul retro della basetta. Fino a 100 termocoppie possono essere compensate con un'unità di riferimento; è possibile installare una seconda unità per portare la capacità a 200 termocoppie. L'utilizzatore collega le termocoppie e i conduttori in rame per garantire una compensazione accurata e di elevata stabilità.

Prestazioni e specifiche in temperatura
Intervallo di temperatura: 0°C (o 45°C a 70°C)
Stabilità: ±0,03°C (l'errore indotto dal carico delle termocoppie può essere corretto mediante regolazione del controllore)
Tempo di stabilizzazione: 10 min da 44°C
Capacità: Fino a 100 canali a doppia giunzione (espandibile a 200 con una seconda unità)
Connessioni: Morsetti Klippon tipo 1.5 AKZ
Allarme: Relè 5 A, 240 V

Specifiche generali
Dimensioni H x L x P: 400 x 483 x 312 mm
Peso: 24 kg
Alimentazione: 100 / 130 V (50/60 Hz) o 208 / 240 V (50/60 Hz); Potenza: 100 Watts

Specifiche ambientali
Campo d'uso: 2°C a 65°C

Modelli e accessori

• Unità equipaggiata con blocco B1: può ricevere fino a 36 termocoppie
• Unità equipaggiata con blocco B2: può ricevere fino a 100 termocoppie
• Accessori elencati: sonda in platino per blocco B1 (riferimento 935-14-54, fornita con certificato), filtro per ventola per ambienti ricchi di polvere (riferimento 935-17-32), giunzioni doppie per termocoppie K, E, N, UT, J, R o S (riferimento 880D/x) — specificare quantità e tipo al momento dell'ordine

Caratteristiche tecniche / specifiche

• Modello: TRURAC 847
• Tipo: Modulo di giunzione di riferimento per termocoppie, formato rack 19''
• Intervallo di funzionamento: 0°C o 45–70°C
• Precisione/stabilità: ±0,03°C
• Allarme di deviazione: si attiva > 0,2°C, relè 5 A / 240 V
• Capacità: fino a 100 canali a doppia giunzione (espandibile a 200)
• Tempo di stabilizzazione: 10 minuti da 44°C
• Connessioni: morsetti Klippon tipo 1.5 AKZ
• Alimentazione: 100/130 V o 208/240 V (50/60 Hz), 100 W
• Dimensioni: 400 x 483 x 312 mm
• Peso: 24 kg
• Campo d'uso: temperatura ambiente 2°C a 65°C
