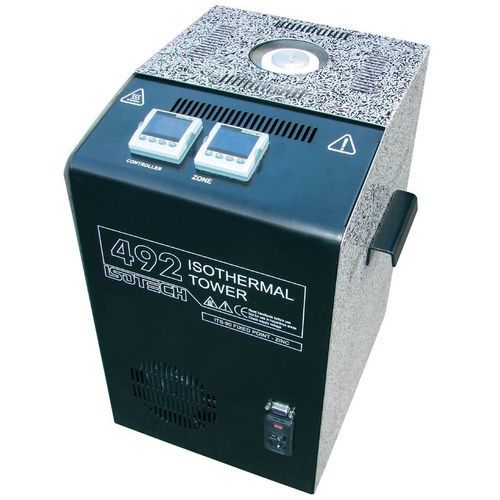

Bagno di calibratura per alte temperature ISOTOWER

per sensore di temperaturadi alta precisioneportatile

Presentazione
La serie ISOTOWER è costituita da unità di punto fisso integrate in un sistema di mantenimento basato su un fluido a heat-pipe e dotato di compensatore di immersione (sistema brevettato). La cella è integrata e protetta, senza necessità di manipolazione. Gli ISOTOWER sono disponibili per i punti fissi EIT-90: Indio, Stagno, Zinco e Alluminio.

Punti fissi disponibili

• Indio
• Stagno
• Zinco
• Alluminio

Principio e impiego
Ogni ISOTOWER combina una cella di punto fisso con un forno di mantenimento a heat-pipe (sifone) per fornire condizioni stabili per la taratura di termometri di riferimento. I laboratori primari utilizzano celle di grande formato inserite in forni a heat-pipe con grande profondità di immersione per eliminare i gradienti di temperatura, combinazione che consente di ottenere incertezze molto basse. La precisione di taratura dipende direttamente dalla profondità di immersione. Sopra il pozzetto contenente la cella si trova un blocco riscaldante che compensa le perdite termiche dovute alla profondità di immersione del sensore in prova.

Durata del plateau
È semplice ottenere un plateau di fusione o solidificazione di 24 ore o più; la scheda tecnica indica una durata tipica del plateau di 30 ore, offrendo un ampio intervallo operativo per tarature giornaliere.

Vantaggi ISOTOWER rispetto al sistema convenzionale (cella in quarzo + forno di mantenimento)
Cella in quarzo + forno di mantenimento

• Fragile e alto rischio di rottura
• Difficile e costoso da trasportare
• La cella è certificata separatamente dal forno; conduzione attraverso il corpo del sensore sconosciuta
• Richiede maneggio accurato

ISOTOWER

• Nessun vetro o quarzo utilizzato — maggiore robustezza
• Facile da trasportare
• Sistema tutto in uno: caratteristiche di immersione note
• Maneggio semplice e sicuro

Tabella — Modelli e caratteristiche principali
Modelli: 490 · 491 · 492 · 493
Punto fisso: Indio · Stagno · Zinco · Alluminio
Temperatura (EIT-90): 156,5985°C · 231,928°C · 419,527°C · 660,323°C
Purezza del metallo: 6N per tutti i modelli
Durata del plateau: 30 ore (valore tipico)
Incertezza UKAS (premium): 0,7 mK · 0,8 mK · 1 mK · 2 mK
Incertezza UKAS (standard): 2 mK · 2 mK · 2 mK · 6 mK
Tempo di riscaldamento: 2 ore (per modello)
Diametro interno del pozzetto: 8 mm (tip.)
Profondità di immersione: 290 mm (tip.)
Altezza della colonna metallica: 180 mm (tip.)

Informazioni aggiuntive
Gli ISOTOWER sono conformi a specifiche rigorose (CCT/2000/13). L'insieme è semplice da installare, robusto e facilmente trasportabile; la cella è integrata e protetta.

Specifiche tecniche

• Modelli disponibili: 490 (Isotower Indio), 491 (Isotower Stagno), 492 (Isotower Zinco), 493 (Isotower Alluminio)
• Temperature (EIT-90): Indio 156,5985°C ; Stagno 231,928°C ; Zinco 419,527°C ; Alluminio 660,323°C
• Purezza del metallo: 6N per tutti i modelli
• Durata del plateau: 30 ore (valore indicato)
• Incertezza UKAS (premium): 0,7 mK (Indio) ; 0,8 mK (Stagno) ; 1 mK (Zinco) ; 2 mK (Alluminio)
• Incertezza UKAS (standard): 2 mK (Indio, Stagno, Zinco) ; 6 mK (Alluminio)
• Tempo di riscaldamento: 2 ore
• Diametro interno del pozzetto: 8 mm
• Profondità di immersione: 290 mm
• Altezza della colonna metallica: 180 mm
• Dimensioni (L x P x H): 430 x 310 x 300 mm
• Massa: 15 kg
• Alimentazione: 110 VAC o 130 VAC, 50/60 Hz
• Potenza: 900 W
