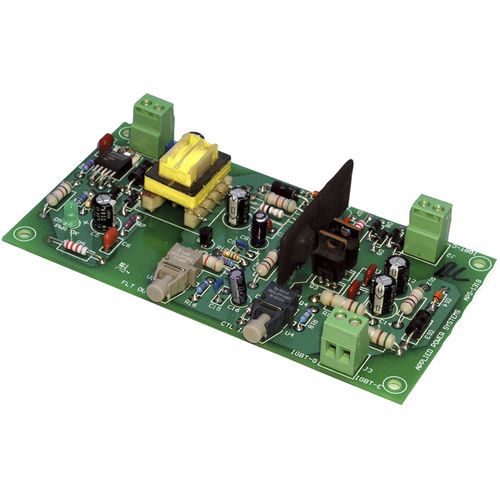

BAP-1318 Scheda Conducente
Scheda driver IGBT ad alta tensione isolata
L'AP-1318 fornisce una soluzione completa, testata e veloce di time-to-market per le aziende che devono controllare e interfacciarsi ai moduli IGBT ad alta tensione.
Un convertitore DC-DC accoppiato a trasformatore fornisce un isolamento di 5000V e sviluppa solo una capacità di perdita di 10pf tra primario e secondario.
Gli accoppiatori a fibra ottica standard Hewlett-Packard forniscono un'interfaccia a sicurezza intrinseca e un dv/dt virtualmente infinito tra il modulo e l'elettronica di controllo del cliente. Le morsettiere in stile euro forniscono una disposizione di connessione universale a qualsiasi IGBT.
La protezione contro i cortocircuiti è fornita da un rilevatore di desaturazione incorporato. Se la protezione da cortocircuito è attivata, viene fornita un'uscita di segnalazione di guasto.
---
