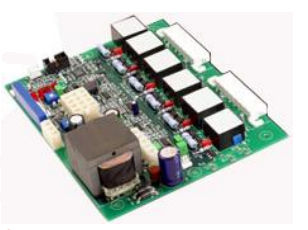

Gate driver SCR BAP-1950A

SCHEDA TRIFASE DI CONTROLLO E REGOLAZIONE DELLO SCR E DELLA REGOLAZIONE Scheda tecnica e guida alle applicazioni Le caratteristiche includono: - Tracciamento automatico della frequenza della rete di ingresso da 30Hz a 90Hz = nessun errore di ritardo di fase! (frequenze più alte disponibili su richiesta) - Corregge automaticamente la rotazione delle fasi - Indicatori LED diagnostici di bordo - Feedback per il rilevamento della sovratemperatura allo stato solido del dissipatore SCR - Hard DC gate firing, adatto per lo sparo di dispositivi di grande superficie - I segnali di riferimento di fase sono filtrati per ridurre il contenuto armonico al di sopra della fondamentale - Controllo del feedback a bordo - elimina la necessità di un controllore esterno - Implementazione della logica migliorata con FPGA all'avanguardia - NOVITÀ - Microprocessore per una maggiore flessibilità e migliori prestazioni - Opzionale a bordo Ingressi di retroazione di tensione e corrente isolati - Dimensioni standard del settore, fattore di forma e interfaccia del connettore - NOVITÀ - Limite di corrente in modalità ad anello aperto - NOVITÀ - Pot di bordo per il controllo dell'angolo di fase in modalità Open Loop Il BAP1950A è una nuova versione del BAP1950. Si tratta di una versatile scheda di cottura SCR a ponte trifase con molte caratteristiche e funzioni avanzate. Il BAP1950A è il circuito di accensione ideale per grandi alimentatori industriali, regolatori di motori e controllori di generatori. Può essere utilizzato per il controllo di fase della rete elettrica in corrente alternata, per l'avvio graduale di sistemi ad alta potenza, per la produzione di corrente continua variabile e non regolata e, con l'opzione di retroazione ad anello chiuso, per la produzione di uscita in corrente continua regolata con controllo della tensione e limitazione della corrente. Il BAP1950A è insensibile alla sequenza delle fasi e alla distorsione della tensione di rete.
