Gate driver SCR BAP-1106

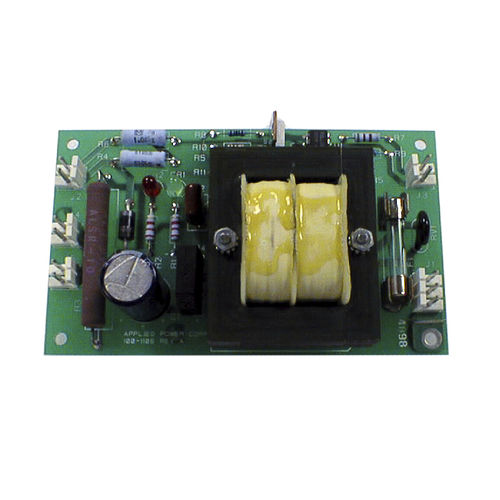

BAP-1106 SCR Gate Driver Board per dispositivi a tiristori singoli a grande area" L'AP-1106 fornisce una soluzione completa e testata sul campo, chiavi in mano, per pilotare un singolo dispositivo a tiristori di grande superficie. Questo driver accetta un ingresso di controllo di livello logico e fornisce una corrente di pilotaggio DC isolata nel gate SCR, in grado di pilotare dispositivi di dimensioni fino a 100 mm. Il segnale di pilotaggio del gate di uscita viene applicato attraverso una rete di formazione dell'impulso che crea un impulso di corrente del leading edge in rapida ascesa (tipicamente 5A/µSec) nel gate SCR, massimizzando la capacità di/dt del dispositivo e assicurando una corretta accensione dell'SCR. L'alimentatore a bordo da 115VAC fornisce tutta l'alimentazione necessaria per pilotare l'SCR e fornisce l'isolamento del trasformatore tra l'ingresso CA e l'SCR che viene pilotato. Un optoaccoppiatore ad alta velocità fornisce l'isolamento tra il segnale di livello logico fornito dal cliente e l'SCR. Gli indicatori LED visualizzano lo stato POWER ON e SCR ON. L'ingombro ridotto del gruppo PCB misura solo 3,0" X 5,0".
