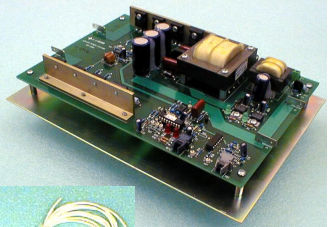

Gate driver SCR BAP-1289

optoisolatoin silicio

BAP-1289 DRIVER DEL CANCELLO SCR ISOLATO AD ALTA TENSIONE LE CARATTERISTICHE INCLUDONO - Azionare dispositivi mutiple in configurazione stack o parallelo in serie - Isolamento elettrico completo - Interfaccia cliente in fibra ottica - Uscita in fibra ottica definibile dall'utente - 15 A Corrente di picco del cancello - 10 A/uS dI/dT Corrente del cancello - Isolamento del trasformatore di impulsi - Resistente alla Corona ad alta tensione > 15Kv - Alta tensione del cancello a circuito aperto - Alimentatore di bordo incluso APPLICAZIONI - Serie SCR stack - Array SCR paralleli - Interruttori di trasferimento CA - Alimentazione da media ad alta tensione - Raddrizzatori per la fisica delle alte energie - Sistemi di alimentazione a impulsi L'AP-1289 fornisce una soluzione completa, affidabile e chiavi in mano per il controllo di dispositivi SCR ad alta tensione singoli o multipli. Gli amplificatori FET ad alta corrente azionano singoli trasformatori d'impulso che forniscono l'azionamento diretto ad ogni gate SCR. Questi trasformatori di impulsi ad alta tensione incapsulati, resistenti alla corona, sono facilmente collegabili con filo di silicio ad alta tensione fornito in dotazione per consentire l'accatastamento in serie di SCR multipli al fine di ottenere un funzionamento ad alta tensione. Gli accoppiatori in fibra ottica standard Hewlett-Packard™ forniscono un'interfaccia a sicurezza intrinseca e un'immunità ai disturbi virtualmente infinita tra l'SCR pilotato e l'elettronica di controllo del cliente.
