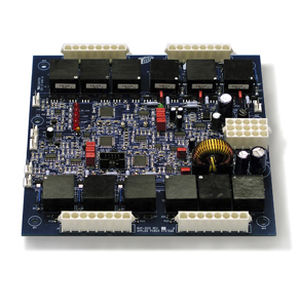

Gate driver SCR BAP-3012

BAP-3012 Driver SCR a dodici impulsi LE CARATTERISTICHE INCLUDONO - Fornisce il controllo completo di 12 convertitori AC-DC a impulsi e controllori di fase AC - Fa corrispondere le correnti del ponte a +/-2% entro +/-2% - Riduce l'ondulazione della tensione di uscita e le armoniche in ingresso - Il potenziometro di limitazione della corrente a bordo consente il funzionamento in modalità corrente - Fornisce una protezione da sovratemperatura dei dispositivi a semiconduttori - Fornisce un duro tiro al cancello a corrente continua, adatto a sparare su dispositivi di grande superficie - Include indicatori LED diagnostici di bordo Il BAP-3012 è l'ultima generazione della scheda di cottura a dodici impulsi per il controllo SCR. Le caratteristiche standard del BAP-3012 forniscono un funzionamento robusto e affidabile che guida ponti SCR collegati in parallelo o in serie. Le caratteristiche standard del BAP-3012 includono inibire istantaneamente inibire la perdita di fase funzioni soft start e soft stop controlla le tensioni principali AC fino a 600 VAC indicatori LED diagnostici di bordo controllo del limite di corrente a bordo bilanciamento attivo delle correnti di ponte in parallelo fino a +/-2% Il BAP-3012 fornisce un controllo completo del tiro SCR per alimentatori industriali/commerciali di qualsiasi livello di potenza, fornendo una potenza di azionamento del gate di tiro per il controllo di SCR più grandi da 16mm a 100mm Il BAP3012 permette all'utente di sfruttare i vantaggi inerenti ai 12 convertitori di impulsi. Queste topologie forniscono una bassissima ondulazione della tensione di uscita e riducono al minimo la distorsione armonica in ingresso. Tuttavia, per sfruttare appieno le topologie a doppio ponte, le uscite in corrente di ogni ponte devono essere adeguatamente bilanciate. Senza il BAP-3012, lievi disallineamenti (.5%) nelle tensioni secondarie del trasformatore possono causare squilibri di corrente tra i ponti in parallelo fino al 20%.
