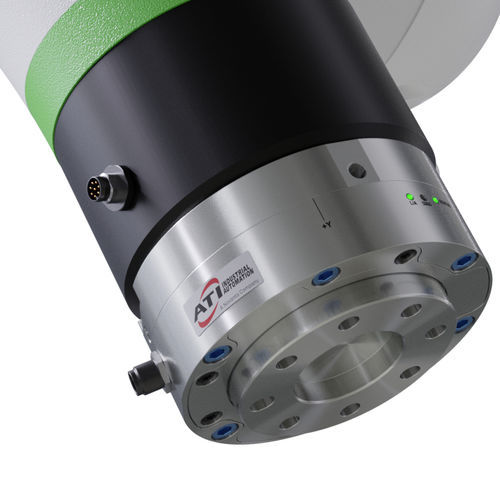

Sensore di forza e di coppia Axia90-M50

-Un sensore ad alte prestazioni e a basso costo che offre la massima risoluzione, precisione e rigidità per fornire il senso del tatto alle vostre applicazioni. -Tutta l'elettronica è integrata nel corpo del trasduttore, in modo da contenere i costi e l'ingombro. Come tutti i prodotti F/T di ATI, l'Axia90 è caratterizzato da qualità e robustezza superiori. -Sono disponibili opzioni di comunicazione Ethernet, EtherCAT e seriale. -Estremamente resistente: Lavorazione di precisione in acciaio inox ad alta resistenza. Valori massimi di sovraccarico ammissibili su un singolo asse da 5,0 a 12,5 volte le capacità nominali. -Elevato rapporto segnale/rumore: Gli estensimetri offrono una risoluzione eccezionale e precisioni migliori del 2% del fondo scala su tutti gli assi e le tarature. -Protezione IP67 da polvere, spruzzi d'acqua ad alta pressione e immersione fino a 1 m per 30 minuti. -Schema di bulloni ISO 9409-1-50-7-M6 integrato direttamente nel lato utensile del sensore. -Il design dell'interfaccia imbullonata riduce al minimo l'altezza complessiva della pila. Applicazioni tipiche -Assemblaggio elettronico -Lucidatura -Controllo della forza in tempo reale -Test del prodotto -Pick and Place -Robotica collaborativa Rigidità (calcolata) Forze sull'asse X e Y (Kx, Ky) - 6,3x107 N/m Forza sull'asse Z (Kz) - 1,4x108 N/m Coppia asse X e asse Y (Ktx, Kty) - 9,6x104 Nm/rad Coppia sull'asse Z (Ktz) - 1,7x105 Nm/rad Frequenza di risonanza Fx, Fy, Tz - 2300 Hz Fz, Tx, Ty - 2900 Hz Specifiche fisiche Peso* - 0,78 kg Diametro* - 89,9 mm Altezza* - 26,9 mm
