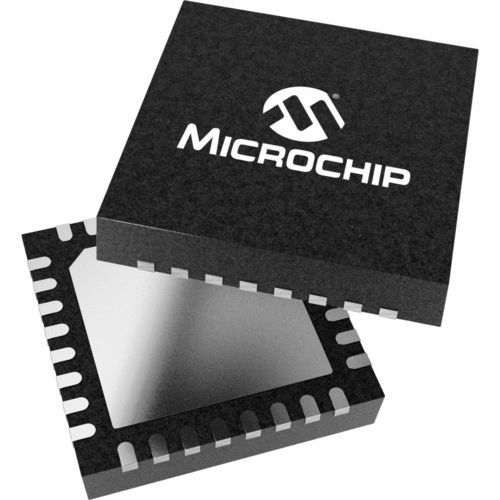

L'RE46C422 di Microchip è un front-end analogico (AFE) per rilevatori di fumo a basso consumo destinato ad applicazioni alimentate a batteria. L'AFE fornisce tutte le funzioni analogiche, di interfaccia e di regolazione della potenza necessarie per un rilevatore di fumo multicriteriale basato su microcontrollore (MCU). Può essere alimentato da due batterie AA o da una singola batteria al litio. L'RE46C422 è dotato di un fotoamplificatore integrato a doppio ingresso per interfacciarsi con una camera di fumo fotoelettrica, due driver LED programmabili controllati in modo indipendente, un circuito tampone analogico (ABUF) per il monitoraggio delle tensioni di sistema, un monitor CO a quattro terminali e un regolatore a 3,3V. L'RE46C422 è in grado di soddisfare le specifiche UL 217 9th Ed e UL 268 7th Ed e può essere facilmente adattato a nuove edizioni grazie al suo design programmabile e alla ricca serie di funzioni. Per i progetti che non richiedono due fotoamplificatori integratori, vedere il modello RE46C420. Per i progetti che non richiedono il monitoraggio di CO, vedere il modello RE46C421.
Caratteristiche del prodotto
Bassa corrente di riposo
Funzionamento con due batterie AA, una batteria al litio o una batteria da 9 V
convertitore boost da 4V, 8,5V, 10V, 11,5V, 17V
3.regolatore da 3 V
Driver a tromba piezoelettrico
Driver LED a doppio controllo indipendente con corrente programmabile fino a 200 mA
Amplificatore operazionale integratore a doppio ingresso a guadagno programmabile con transimpedenza effettiva > 20 M a 100 μs
Monitoraggio di CO e gas tossici
Buffer analogico per il rilevamento di più tensioni interne (ABUF)
Interconnessione di allarme
Controllo SPI
---
