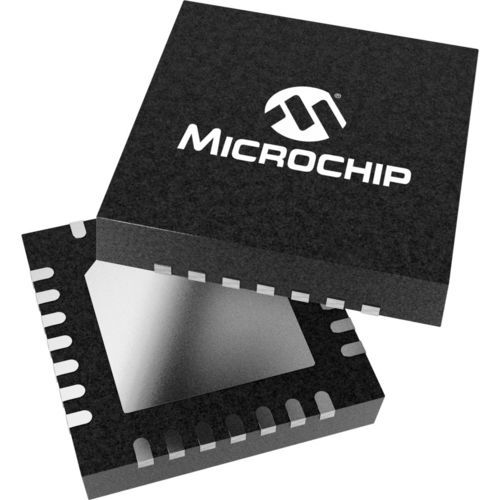

Microchip per rilevatore di fumo RE46C421

analogico

L'RE46C421 di Microchip è un front-end analogico (AFE) per rilevatori di fumo a basso consumo destinato ad applicazioni alimentate a batteria. L'AFE fornisce tutte le funzioni analogiche, di interfaccia e di regolazione della potenza necessarie per un rilevatore di fumo multicriteriale basato su microcontrollore (MCU). Può essere alimentato da due batterie AA o da una singola batteria al litio. L'RE46C421 è dotato di un fotoamplificatore integrato a doppio ingresso per interfacciarsi con una camera di fumo fotoelettrica, due driver LED programmabili controllati in modo indipendente, un circuito tampone analogico (ABUF) per il monitoraggio delle tensioni di sistema e un regolatore a 3,3V. L'RE46C421 è in grado di soddisfare le specifiche UL 217 9th Ed e UL 268 7th Ed e può essere facilmente adattato a nuove edizioni grazie al suo design programmabile e alla ricca serie di funzioni. Per i progetti che non richiedono due fotoamplificatori integratori, si veda il modello RE46C420, dotato invece di un monitor CO a quattro terminali. Per i progetti che richiedono sia il monitoraggio di CO che il doppio ingresso fotografico, si veda il modello RE46C422. Caratteristiche del prodotto Funzionamento con due batterie AA o una singola batteria al litio Bassa corrente di riposo convertitore boost da 4V, 8,5V, 10V, 11,5V, 17V 3.regolatore da 3 V Driver a tromba piezoelettrico Driver LED a doppio controllo indipendente con corrente programmabile fino a 200 mA Amplificatore operazionale integratore a doppio ingresso a guadagno programmabile con transimpedenza effettiva > 20 M a 100 μs Buffer analogico per il rilevamento di più tensioni interne (ABUF) Interconnessione di allarme
