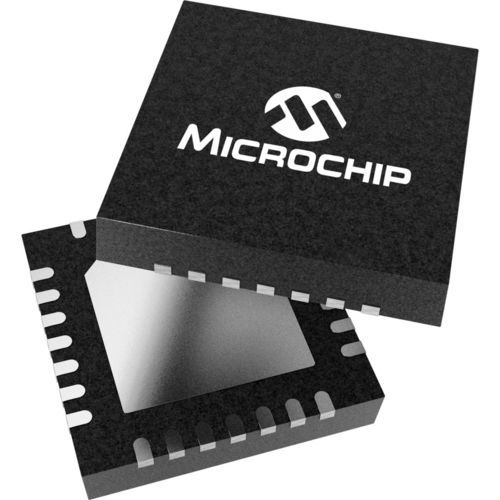

Microchip per rilevatore di fumo RE46C400

analogico

Il Microchip RE46C400 è un front-end analogico (AFE) per rilevatori di fumo a basso consumo destinato ad applicazioni a pannello. L'AFE fornisce tutte le funzioni analogiche, di interfaccia e di regolazione della potenza necessarie per un rilevatore di fumo multicriteriale basato su microcontrollore (MCU). Il RE46C400 è in grado di soddisfare le specifiche UL 268 7a edizione e può essere facilmente adattato a un ambiente normativo in continua evoluzione grazie al suo design programmabile e alla sua ricca serie di funzioni. Include un amplificatore integrato per il rilevamento della corrente del fotodiodo, due driver sink regolati in modo indipendente per gli emettitori LED IR e blu, il rilevamento di CO/gas tossici e un regolatore da 3,3 V per alimentare l'MCU. Il fotoamplificatore integrato offre un consumo di potenza inferiore rispetto a quello di un tradizionale amplificatore a trans-impedenza, un vantaggio sia nelle applicazioni a pannello che in quelle alimentate a batteria. Caratteristiche del prodotto 4.funzionamento da 9 V a 12 V Bassa corrente di riposo 3.regolatore a 3 V Doppio driver LED a controllo indipendente Corrente programmabile fino a 200 mA Amplificatore operazionale integratore a guadagno programmabile con transimpedenza effettiva > 20 MΩ a 100 μs Amplificatore operazionale interno per l'uso con sensore di CO o gas tossici Riferimento CO interno tamponato Circuito di monitoraggio della tensione (ABUF) Timer Watchdog Controllato da SPI Alimentato da una sorgente di corrente
