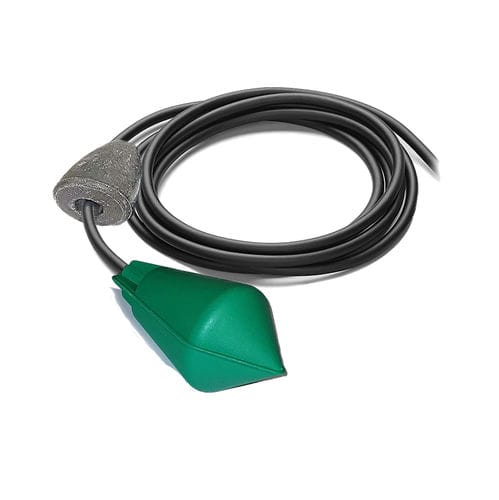

Livellostato elettromeccanico SOBA SMALL

ad inclinazionea galleggianteper liquidi

Presentazione
SOBA SMALL è un regolatore di livello per liquidi, tecnicamente simile al modello SOBA e specificamente progettato per serbatoi di piccole dimensioni o spazi ristretti. Rileva il livello tramite l'inclinazione del galleggiante attivando un contatto elettrico per comandare pompe, allarmi o altri dispositivi di regolazione. Progettazione e produzione in Francia.

Funzionamento
Il galleggiante a forma di pera si muove con il livello del liquido. Quando il liquido raggiunge il livello impostato il galleggiante si inclina e apre o chiude un interruttore meccanico interno a seconda della modalità scelta (carico o scarico). Il cavo include tre conduttori (COM, NO, NC) per selezionare la modalità di funzionamento durante il cablaggio. Utilizzato in coppia (un galleggiante per il livello basso e uno per il livello alto), SOBA SMALL consente un controllo completo dei livelli.

Vantaggi e applicazioni

• Progettato per serbatoi piccoli e spazi ristretti
• Rilevamento omnidirezionale (risponde al movimento del liquido indipendentemente dalla posizione)
• Corpo biconico in polipropilene per limitare l'accumulo di impurità
• Adatto a liquidi con impurità o depositi (quando i sensori magnetici non sono appropriati)
• Zavorra regolabile (resina caricata 250 g) fornita di serie per ottimizzare il punto di commutazione

Installazione e regolazioni
La zavorra si aggancia al cavo e si posiziona per regolare il punto di rotazione e l'angolo di commutazione in funzione dell'agitazione del liquido e della portata di carico/scarico. Maggiore è la distanza tra la zavorra e il galleggiante, maggiore è la differenza di livello (e l'angolo di commutazione). Valori indicativi: min Y = 10 cm -> X 20-25 cm; max Y = 30 cm -> X 40-45 cm.

Caratteristiche tecniche / specifiche

• Denominazione commerciale: SOBA SMALL
• Angolo di commutazione: +/- 25°
• Densità dei fluidi ammissibili: 0,70 a 1,25 kg/dm³
• Pressione massima di esercizio: 3,5 bar
• Temperatura massima: 85 °C
• Grado di protezione: IP68
• Corpo biconico: copolimero di polipropilene
• Cavo: 3 conduttori 1 mm², neoprene (HR HY)
• Peso del galleggiante senza cavo: 110 g
• Zavorra: 250 g resina caricata (regolabile sul cavo)
• Lunghezze cavo (serie): su richiesta
• Contatti elettrici: interruttore meccanico integrato, conduttori COM / NO / NC
• Capacità di commutazione (esempi): 250 V AC – fino a 16 A (resistivo); esempi induttivi fino a 6 A; 48 V DC – fino a 1,5 A; 24 V DC – valori indicativi; 12 V – 100 mA (esempi)
