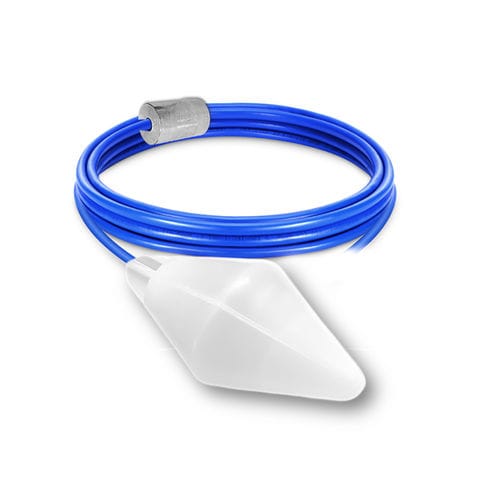

Livellostato ad inclinazione SOBA EP

a galleggianteper acquaper cisterna

Presentazione
Regolatore di livello SOBA EP certificato ACS, progettato per immersione permanente in impianti di acqua potabile. Realizzato con materiali idonei al contatto alimentare e dotato di zavorra regolabile in acciaio inox AISI 316L per un controllo preciso del livello in serbatoi e impianti di potabilizzazione.

Funzionamento
Il SOBA EP opera per ribaltamento: il galleggiante sale e scende con il liquido e aziona un interruttore meccanico interno al raggiungimento dell'angolo prestabilito. Il cavo è a 3 conduttori (COM, NO, NC) per selezionare la modalità di collegamento. Può essere utilizzato in coppia per regolare livelli minimo e massimo. Non raccomandato per fluidi fortemente turbolenti o con agitazione intensa.

Modalità di funzionamento

• Modalità svuotamento: la posizione alta avvia la pompa per evitare traboccamenti; la posizione bassa interrompe il circuito quando il serbatoio è vuoto.
• Modalità riempimento: il circuito si chiude (NC) in posizione bassa, avviando la pompa per riempire il serbatoio.

Installazione e regolazione della zavorra
Il punto di fissaggio della zavorra sul cavo determina l'angolo di commutazione e la corsa del livello. La regolazione del contrappeso permette di adattare il regolatore a differenti densità e a turbolenze leggere. Valori indicativi: Y min = 10 cm → X ≈ 25–30 cm; Y max = 30 cm → X ≈ 45–50 cm. Per regolare: sganciare la zavorra AISI 316L dall'O-ring, spostare l'O-ring nella posizione desiderata e richiudere la zavorra sul cavo.

Accessori consigliati

• FIXCAB: accessorio di fissaggio del cavo per sospensione e regolazione fine.
• Relè di controllo (es. AT-DR07) per interfaccia con allarmi, pompe e automazione.

Punti chiave

• Rilevamento tramite ribaltamento del galleggiante.
• Angolo di commutazione preciso: +/- 25°.
• Zavorra regolabile in acciaio inox AISI 316L per impostare il punto di rotazione.
• Scocca biconica liscia che limita l'accumulo di depositi e riduce la manutenzione.

Specifiche tecniche

• Angolo di commutazione: +/- 25°
• Densità dei fluidi ammessa: 0,70–1,15 kg/dm³
• Alimentazione / caratteristiche elettriche: 12, 24, 48 V AC/DC; fino a 250 VAC — potere di interruzione 16 (6) A (16 A resistivo; 6 A induttivo)
• Massima pressione di esercizio: 3,5 bar
• Temperatura massima: 85 °C
• Grado di protezione: IP68
• Scocca: copolimero di polipropilene (certificato ACS)
• Cavo: 3 x 1 mm², EPDM (certificato ACS)
• Peso del galleggiante senza cavo: ~200 g
• Zavorra: ~230 g acciaio inox AISI 316L
• Lunghezze cavo (su richiesta): 5, 6, 10, 13, 15, 20, 25, 30 m
