Livellostato a galleggiante SOBA HR HY

per liquidiper controllo di pompaper cisterna

Presentazione

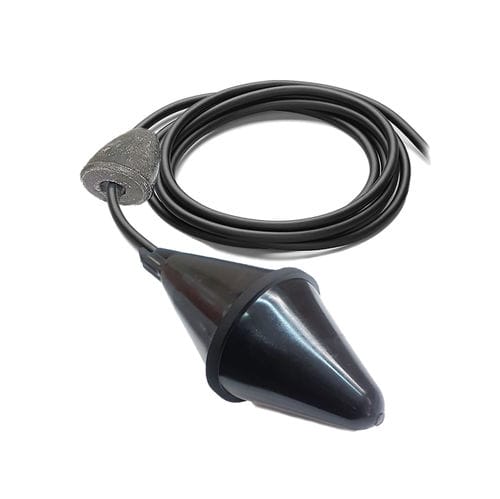

L'interruttore di livello a galleggiante SOBA HR HY è progettato per il controllo automatico di pompe e la regolazione di livello in liquidi aggressivi o corrosivi. Presenta un involucro press‑vulcanizzato HR HY (Hypalon) a doppia parete di forma biconica, un contatto invertitore (COM/NO/NC) e un zavorra in resina da 250 g regolabile sul cavo per tarare il punto di rotazione e operare su una vasta gamma di densità.

Funzionamento
Il dispositivo funziona per ribaltamento: il galleggiante sale e scende con il livello del liquido e aziona l'interruttore meccanico integrato quando viene raggiunta la posizione prestabilita. Il cavo a 3 conduttori (COM, NO, NC) permette di scegliere la modalità riempimento o svuotamento durante il collegamento. Due galleggianti identici possono essere usati in coppia per controllare i livelli minimo e massimo del serbatoio.

Caratteristiche e vantaggi principali

• Involucro biconico press‑vulcanizzato in HR HY (Hypalon) per resistere a liquidi aggressivi.
• Zavorra regolabile in resina (250 g) sul cavo per impostare il punto di commutazione.
• Contatto invertitore NO/NC (3 conduttori: COM, NO, NC) per comando diretto o tramite relè.
• Forma idrodinamica che riduce l'accumulo di impurità e la manutenzione.
• Adatto a un ampio intervallo di densità dei fluidi.
• Grado di protezione IP68; progettato e fabbricato in Francia.

Modalità d'uso

• Modalità svuotamento: l'interruttore arresta la pompa per proteggere l'impianto quando il serbatoio è vuoto.
• Modalità riempimento: l'interruttore avvia la pompa per riempire il serbatoio quando il galleggiante è in posizione bassa (cablaggio NC).
• Funzioni di allarme alto/basso per protezione da sovrariempimento o funzionamento a secco.

Caratteristiche elettriche (estratto)
Esempi di alimentazione: 12, 24, 48 VAC/VDC; 250 VAC/VDC 50/60 Hz. Capacità di commutazione: 16 (6) A (16 A resistivo; 6 A induttivo). Esempi in continua: 48 V — resistivo 1,5 A / induttivo 0,8 A; 12 V — 100 mA; 24 V — 10 mA.

Installazione e utilizzo
La zavorra è regolabile sul cavo: spostando il contrappeso si modifica la differenza di livello necessaria al ribaltamento (maggiore distanza zavorra/galleggiante aumenta la differenza di livello). Valori indicativi: Y min = 10 cm -> X 25–30 cm; Y max = 30 cm -> X 45–50 cm. Il cavo può essere fornito su misura per evitare giunzioni inadeguate. Il galleggiante va sospeso tramite la guaina del cavo (accessorio consigliato: FIXCAB). Le connessioni elettriche esterne devono essere eseguite in una scatola ermetica posta all'esterno del serbatoio.

Specifiche tecniche

• Angolo di funzionamento: +/- 25°
• Densità dei fluidi ammessa: 0,70 a 1,10 kg/dm³
• Pressione massima di esercizio: 4 bar
• Temperatura massima: 90 °C
• Grado di protezione: IP68
• Involucro: biconico Hypalon (HR HY)
• Cavo: 3 conduttori 1 mm²
• Peso del galleggiante (senza cavo): 295 g
• Zavorra: 250 g resina caricata (regolabile)
• Lunghezze cavo (standard): su richiesta

Note
Non raccomandato per liquidi aggressivi ad alta turbolenza. Per installazioni in aree a rischio esplosione utilizzare il modello certificato ATEX SOBA EX.
