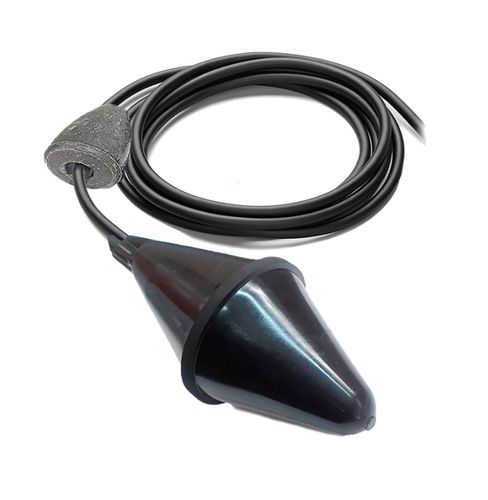

Livellostato ad inclinazione SOBA EX

a galleggianteper liquidi corrosiviper cisterna

Presentazione
Progettato per il controllo del livello in atmosfere esplosive (zone 0, 1, 2 gas e 20, 21, 22 polvere), il regolatore di livello SOBA EX certificato ATEX è dotato di una scocca biconica HR HY (Hypalon ad alta resistenza) vulcanizzata a caldo che assicura doppia tenuta ed è adatta a liquidi aggressivi e corrosivi. Fornito con un zavorra in resina da 250 g regolabile sul cavo, si adatta a diverse densità e ottimizza il punto di rotazione del galleggiante. Il dispositivo deve essere installato con un relè di sicurezza intrinseca.

Principio di funzionamento
Il SOBA EX opera per rilevamento tramite inclinazione: il galleggiante segue il livello del liquido e aziona un microinterruttore meccanico interno quando viene raggiunto il livello impostato, aprendo o chiudendo il circuito (modalità riempimento o svuotamento). Il cavo comprende tre conduttori (COM, NO, NC) per la selezione del collegamento. Due galleggianti dello stesso tipo possono essere usati in coppia per gestire livelli minimi e massimi.

Modalità di funzionamento

• Modalità svuotamento: in posizione alta il galleggiante commuta per avviare la pompa (protezione da traboccamento). Quando il serbatoio è vuoto l'interruttore apre per fermare la pompa.
• Modalità riempimento: in posizione bassa il contatto si chiude (NC) e la pompa avvia il riempimento (protezione contro il funzionamento a secco).

Installazione e posizionamento della zavorra
Il punto di commutazione varia con l'agitazione del liquido, la portata e soprattutto la posizione della zavorra sul cavo. La lunghezza del cavo tra zavorra e interruttore determina la corsa necessaria per cambiare stato. La zavorra in resina da 250 g fornita è regolabile sganciandola dall'anello di blocco/o-ring e riposizionandola sul cavo. Valori indicativi: min Y = 10 cm → X 25–30 cm; max Y = 30 cm → X 45–50 cm.

Caratteristiche tecniche

• Angolo di commutazione: ±25°
• Densità dei fluidi ammissibile: 0,70 a 1,10 kg/dm³
• Pressione massima di esercizio: 4 bar
• Temperatura massima: 90 °C
• Indice di protezione: IP68
• Scocca biconica: HR HY (Hypalon ad alta resistenza) a doppia parete vulcanizzata
• Cavo: 3 conduttori 1 mm² HR HY
• Peso del galleggiante (senza cavo): 295 g
• Zavorra fornita: 250 g resina caricata, regolabile sul cavo
• Lunghezze cavo (serie): su richiesta (5, 6, 10, 13, 15, 20, 25, 30 m)
• Esempi elettrici:
  VAC (50/60 Hz): fino a 250 V resistivo max 10 A; 250 V induttivo max 4 A; 24 V resistivo es. 10 mA; 12 V es. 100 mA.
  VDC: 24 V vari livelli di corrente (es. 10 mA, 8 mA, 0,7 mA a seconda della configurazione); 12 V es. 3 A / 1,8 A a seconda del carico; 5 V es. 1 mA a seconda del carico.
