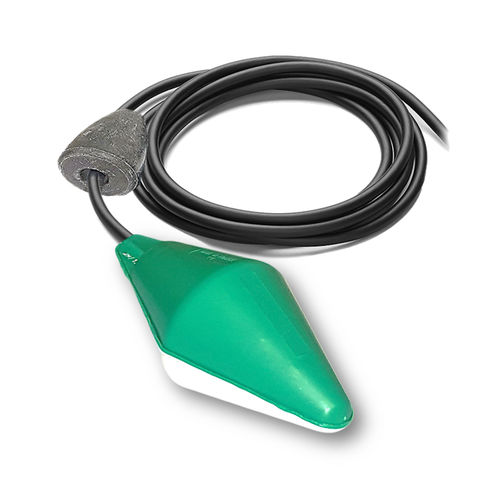

Livellostato elettromeccanico SOBA

ad inclinazionea galleggianteper acque reflue

Presentazione
Il regolatore di livello SOBA è progettato per il controllo del livello in acque reflue cariche e altri liquidi con impurità. Rileva il livello tramite l'inclinazione di un galleggiante biconico che aziona un contatto meccanico per aprire o chiudere un circuito di controllo pompe o allarmi.

Uso e vantaggi
Utilizzato in coppia (minimo due galleggianti) consente la regolazione dei livelli minimi e massimi in serbatoi o pozzi. È adatto ad ambienti in cui i regolatori magnetici non sono praticabili a causa di depositi o solidi. La zavorra in resina da 250 g, regolabile, assicura un punto di rotazione stabile e consente il funzionamento su un'ampia gamma di densità. L'angolo di commutazione ±25° garantisce una rilevazione precisa. Il dispositivo può essere configurato per allarme alto o basso (protezione da trabocco o protezione contro funzionamento a secco).

Principio di funzionamento
Il galleggiante si muove liberamente con il livello del liquido; in una posizione prestabilita si inclina e cambia lo stato dell'interruttore meccanico integrato secondo la modalità di cablaggio scelta (riempimento o scarico). Il cavo a tre conduttori (COM, NO, NC) permette la selezione della modalità operativa.

Modalità scarico
In modalità scarico l'interruttore avvia la pompa quando il galleggiante raggiunge la posizione alta; quando il serbatoio si svuota l'interruttore apre il circuito per fermare la pompa e proteggere l'impianto.

Modalità riempimento
In modalità riempimento il circuito si chiude (NC) quando il galleggiante raggiunge la posizione bassa, avviando la pompa per riempire il serbatoio.

Guida all'installazione — posizionamento della zavorra
Il punto di intervento dipende dall'agitazione del liquido, dalla portata e dalla posizione della zavorra sul cavo. Regolando la zavorra si modifica il punto di rotazione e la variazione di livello necessaria per la commutazione. Valori indicativi per SOBA: min Y = 10 cm / X 25–30 cm; max Y = 30 cm / X 45–50 cm.

Collegamento e fissaggio
Il galleggiante può essere sospeso dalla guaina del cavo utilizzando l'accessorio FIXCAB. I collegamenti elettrici in aree umide devono essere stagni e posizionati all'esterno del serbatoio. La lunghezza del cavo può essere fornita su richiesta per evitare giunzioni.

Punti chiave

• Rilevamento omnidirezionale — forma biconica per liquidi agitati.
• Zavorra in resina da 250 g regolabile in fabbrica per ottimizzare il punto di rotazione.
• Design in polimero che limita l'accumulo di depositi; manutenzione minima richiesta.

Accessori consigliati

• Fermo cavo FIXCAB
• Relè di controllo / avviatore pompa
• Presa multifunzione per controllo pompa
• Zavorra a clip (es. 275 g)

Specifiche tecniche

• Angolo di commutazione: ±25°
• Densità del fluido ammessa: 0,70 a 1,15 kg/dm³
• Pressione massima di esercizio: 3,5 bar
• Temperatura massima: 85 °C
• Grado di protezione: IP68
• Scocca: copolimero di polipropilene (forma biconica)
• Cavo: 3 x 1 mm² neoprene (HR HY)
• Peso del galleggiante (senza cavo): 200 g
• Zavorra: resina caricata 250 g (regolabile sul cavo)
• Lunghezze cavo (serie): su richiesta (5, 6, 10, 13, 15, 20, 25, 30 m)
• Caratteristiche elettriche: più opzioni di alimentazione (es. 250 V AC — resistivo fino a 16 A, induttivo fino a 6 A; 48 V DC — resistivo fino a 1,5 A, induttivo fino a 0,8 A); valori effettivi dipendono dall'alimentazione e dalla configurazione del contatto.
