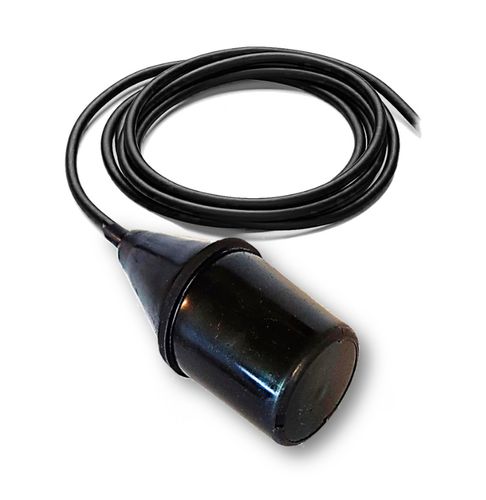

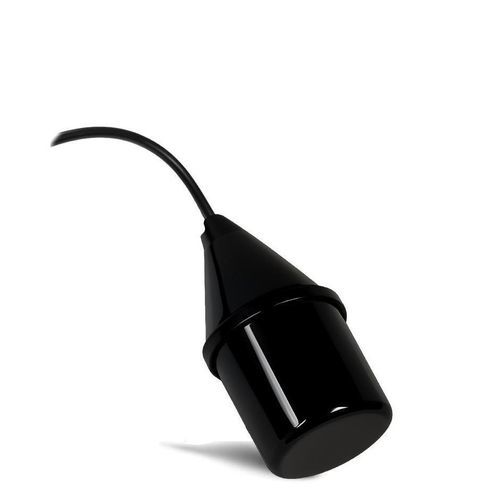

Livellostato ad inclinazione SOLIBA EX P

per solidiper zone pericoloseper silo

Presentazione
Il SOLIBA EX P è un sensore di livello a inclinazione certificato ATEX (II 1 D Ex ia IIC T6) progettato per il rilevamento di livello alto di materiali solidi in sili, tramogge e contenitori situati in aree con polveri pericolose 20, 21, 22.

Principio di funzionamento
Sospeso verticalmente nel punto di livello alto desiderato, il dispositivo si inclina quando il materiale raggiunge l'unità. Il cambiamento d'inclinazione aziona un contatto interno che invia un segnale di arresto o controllo all'automazione (es. arresto riempimento, allarme). Il sensore interviene solo al raggiungimento del livello alto.

Applicazioni e compatibilità
Adatto come allarme di livello alto primario o ridondante nelle installazioni per cereali e materiali sfusi. Compatibile con altre tecnologie di misura (palette rotanti, forcelle vibratorie, sonde capacitive, sensori ad ultrasuoni o radar) per aumentare sicurezza e affidabilità.

Installazione e posizionamento
Installare sospeso in verticale, sul lato opposto all'arrivo del prodotto e a distanza dalle pareti del silo per garantire libero basculamento. Regolare il peso e il punto di sospensione per impostare l'angolo di commutazione e il ritardo di rilevamento in base al comportamento del prodotto.

Fissaggio
Il fissaggio può avvenire tramite la guaina del cavo, una staffa o l'accessorio FIX-CAB (consigliato per regolare e mantenere l'altezza). Evitare di danneggiare il cavo con fascette troppo strette per prevenire infiltrazioni per capillarità.

Connessione elettrica
Prevedere una scatola di giunzione stagna e adeguata esterna al contenitore. Il cavo può essere prolungato con cavo di segnale standard; le lunghezze fornite dal produttore evitano giunti che potrebbero influire sul funzionamento.

Costruzione e durata
Forma cilindrica che impedisce l'affondamento nel prodotto. Corpo in polipropilene copolimero con guaina HR HY (Hypalon) per resistenza ad abrasione e urti. Progetto meccanico semplice per un funzionamento affidabile in ambienti abrasivi.

Accessori raccomandati

• FIX-CAB (fascetta cavo / fissaggio)
• AT-DR07 (relè di controllo livello con allarme)
• D5030D (relè di sicurezza per applicazioni ATEX)
• Peso regolabile (per impostare il punto di inclinazione)

Specifiche tecniche

• Angolo di commutazione: +/- 10°
• Uso approvato: aree polverose 20, 21, 22
• Certificazione ATEX: II 1 D Ex ia IIC T6
• Alimentazione: 240 VAC / VDC 50/60 Hz
• Interruzione: 10 (4) A (protetto da fusibile calibrato 1 A)
• Scocca: polipropilene copolimero + HR HY (Hypalon)
• Cavo: 3 x 1 mm² HR HY
• Peso: 495 g
• Dimensioni: Altezza 200 mm – Ø 92 mm
• Peso di zavorra: 350 g resina caricata
• Lunghezze cavo disponibili: 3, 5, 6, 10, 13, 15, 20, 25, 30 m
