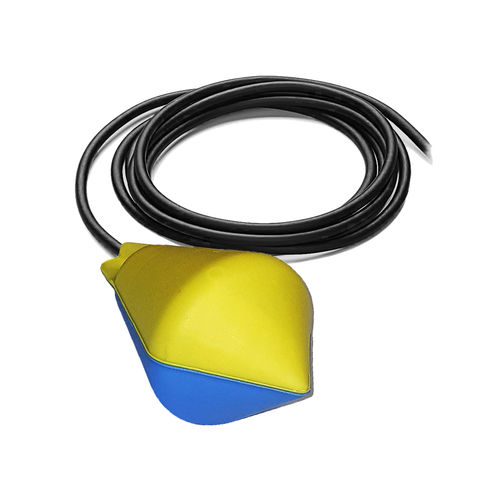

Livellostato ad inclinazione SOLIBA

per solidiper prodotti sfusiper polveri

Presentazione

Principio di funzionamento
Il SOLIBA è un interruttore di livello meccanico ad inclinazione progettato per la rilevazione di livello alto in sili, tramogge e contenitori per stoccaggio di cereali, polveri e granuli. Sospeso verticalmente al livello desiderato, il dispositivo si inclina quando il prodotto lo raggiunge e cambia lo stato del contatto per arrestare il riempimento o attivare un allarme. Opera solo al raggiungimento del livello alto, rendendolo complemento semplice a sensori continui come palette rotanti, forcelle vibranti, sonde capacitive, radar o ultrasuoni.

Costruzione e materiali
La scocca è in copolimero di polipropilene, con versione biconica disponibile per ridurre l'affondamento in prodotti abrasivi e garantire una rilevazione stabile e ripetibile. I materiali sono scelti per resistere all'usura e agli urti tipici degli ambienti agricoli.

Posizionamento e regolazioni
L'angolo di commutazione dipende dalla posizione del sensore, dal posizionamento del zavorra e dal punto di fissaggio. La zavorra è regolabile sul cavo: spostandola si modifica l'angolo di commutazione (maggiore distanza della zavorra = angolo maggiore e rilevazione più tardiva). Installare il SOLIBA sul lato opposto all'ingresso del prodotto e a una distanza adeguata dalla parete per consentire l'inclinazione libera.

Fissaggio e collegamento elettrico
Il dispositivo si sospende tramite la guaina del cavo; si raccomanda l'accessorio FIXCAB per un posizionamento stabile. I collegamenti elettrici devono essere stagni e alloggiati in una scatola di giunzione esterna (non collocare la scatola all'interno del contenitore). Il cavo può essere prolungato con cavo di segnale standard; l'unità viene fornita con la lunghezza di cavo richiesta per evitare giunzioni interne.

Punti chiave

• Rilevazione meccanica per arresto riempimento o allarme di livello alto.
• Adatto a cereali e prodotti abrasivi/pulverulenti.
• Forma biconica per limitare l'affondamento e migliorare la ripetibilità.
• Funzionamento semplice e complemento di altre tecnologie di misura.

Accessori consigliati

• FIXCAB: accessorio di fissaggio del cavo per posizionamento preciso.
• Zavorra regolabile: stabilizza il dispositivo e regola il punto di commutazione.
• Relè/controller di livello per integrazione con l'automazione e uscite d'allarme.

Specifiche tecniche

• Angolo di commutazione: ±10°.
• Applicazione: arresto riempimento / rilevazione livello alto.
• Alimentazione elettrica: 250–400 VAC / VDC, 50/60 Hz.
• Capacità di interruzione: 20 (8) A (20 A resistivo; 8 A induttivo).
• Temperatura massima di funzionamento: 85 °C.
• Protezione: IP68.
• Scocca: copolimero di polipropilene (versione biconica disponibile).
• Cavo: 3×1 mm², neoprene (opzioni PVC disponibili).
• Peso del galleggiante senza cavo: 462 g.
• Zavorra: 350 g resina caricata (regolabile).
• Pressione di servizio: fino a 3,5 bar.
• Lunghezze cavo disponibili: 3, 5, 6, 10, 13, 15, 20, 25, 30 m.
• Dimensioni: altezza 152 mm – diametro 95 mm (vedere scheda tecnica per i disegni).
