Livellostato ad inclinazione SOLIBA PM

per solidiper cisternaper silo

Presentazione

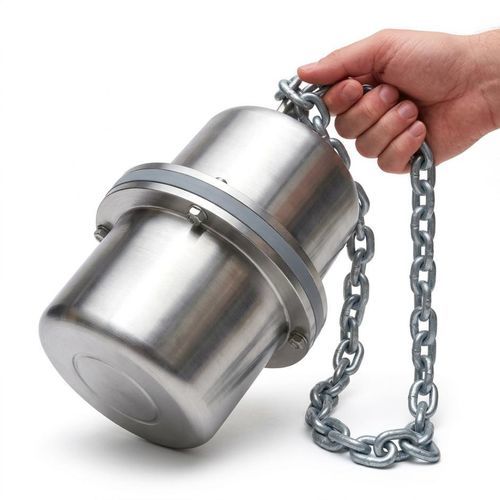

La gabbia metallica SOLIBA PM è un involucro di protezione in ghisa di alluminio progettato per salvaguardare un rivelatore di livello SOLIBA (incluse le versioni SOLIBA EX P certificate ATEX) in applicazioni di movimentazione di materiali sfusi e nastri trasportatori. Protegge il rivelatore dagli impatti diretti di materiali solidi voluminosi, consentendo al contempo il libero movimento necessario per una rilevazione affidabile.

Funzioni principali
La gabbia previene danni meccanici al sensore e permette l'installazione in aree in cui materiali abrasivi o di grandi dimensioni (pietre, ghiaia, granuli, ecc.) possono colpire il rivelatore. Compatibile con i rivelatori SOLIBA standard e SOLIBA EX P per le zone polverose 21 e 22.

Principio di rilevazione
Il rivelatore SOLIBA funziona per inclinazione: quando il materiale si accumula, la massa provoca il ribaltamento del rivelatore. Il cambiamento di angolo attiva un contatto elettrico che invia un segnale di arresto o controllo all'automazione (arresto del riempimento, attivazione di allarme, ecc.).

Installazione e fissaggio
Il rivelatore deve essere sospeso in modo da lasciare un gioco libero. Si raccomanda di utilizzare una catena di rinforzo indipendente dal cavo elettrico per assorbire gli urti meccanici ed evitare sollecitazioni sul cavo. La posizione del punto di sospensione e del zavorra permette di regolare l'angolo di commutazione (maggiore è la distanza tra zavorra e rivelatore, maggiore sarà l'angolo di commutazione). Mantenere distanza sufficiente dalle pareti per garantire il movimento libero.

Applicazioni tipiche

• Nastro trasportatore
• Tramogge e silos
• Cellule e depositi di stoccaggio
• Rilevazione di livello alto per solidi abrasivi (pietre, ghiaia, granuli, ecc.)

Caratteristiche / specifiche tecniche

• Modello commerciale: SOLIBA PM
• Materiale gabbia: ghisa di alluminio (gabbia metallica di protezione)
• Angolo di funzionamento: +/- 25°
• Densità ammissibili dei materiali: 0,70 a 1,25 kg/dm³
• Pressione di esercizio massima: 3,5 bar
• Temperatura massima: 85 °C
• Grado di protezione: IP68
• Involucro biconico: copolimero di polipropilene
• Cavo: 3 conduttori 1 mm², neoprene (HR HY)
• Peso galleggiante senza cavo: 105 g
• Zavorra: 250 g resina caricata (regolabile)
• Peso totale (gabbia + rivelatore): ca. 2495 g
• Dimensioni: Altezza 280 mm — Diametro 170 mm
• Lunghezze cavo (standard): 3, 5, 6, 10, 20 m (altre lunghezze possibili)
• Esempi elettrici (a seconda della configurazione): VAC 250 V — resistivo 20 A / induttivo 8 A; VDC 48 V — resistivo 1,5 A / induttivo 0,8 A; VDC 24 V — resistivo 10 A / induttivo 6 A.
