Livellostato ad inclinazione SOLIBA E

a galleggianteper prodotti sfusiper polveri

Presentazione

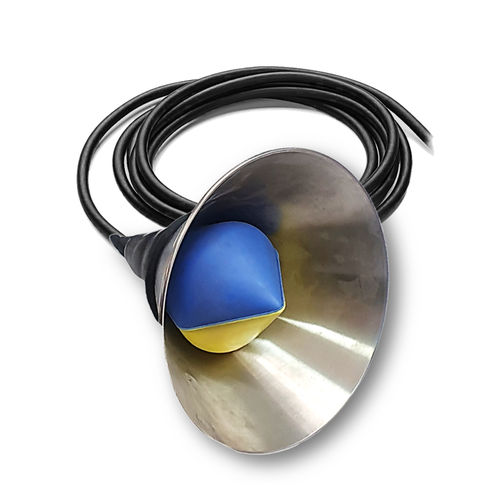

Il SOLIBA E è un rilevatore di livello alto progettato per zone non esplosive. La versione imbuto è appositamente studiata per la rilevazione di prodotti pulverulenti molto leggeri: un imbuto in alluminio aumenta la superficie di contatto con il materiale, migliorando sensibilità e affidabilità della rilevazione anche per materiali a bassissima densità apparente. Ideale per polveri fini, leggere e poco coesive.

Principio di funzionamento
Installato all'interno di un silo, tramoggia o cella di stoccaggio e sospeso al suo cavo, il SOLIBA E rileva l'arrivo del deposito di materiale sfuso per ribaltamento (rilevazione mediante inclinazione). La variazione di inclinazione aziona un contatto elettrico che invia un segnale di arresto o di comando all'automazione (arresto del riempimento, allarme, ecc.).

Installazione e posizionamento
Il punto di intervento può variare in funzione della posizione del peso e del punto di fissaggio. Il peso è regolabile sul cavo per impostare l'angolo di commutazione. Il cavo standard è un cavo 3 conduttori 1 mm² (neoprene o HR HY); lunghezze di cavo in serie disponibili (esempi: 3, 5, 6, 10, 15, 20 m a seconda della variante). Il collegamento elettrico deve essere stagno e correttamente isolato; la scatola di raccordo non deve essere posizionata all'interno del serbatoio.

Versioni e opzioni
Disponibile in versione standard per zone non esplosive e in versione certificata ATEX (SOLIBA E EX P) per utilizzo in atmosfere esplosive da polveri. Scocche e finiture disponibili: copolimero di polipropilene, acciaio inossidabile alimentare + PP o HR HY per alcune varianti.

Vantaggi

• Superficie conica/imbuto che aumenta la superficie di contatto e la sensibilità di rilevamento
• Affidabile per prodotti molto leggeri e poco coesivi
• Soluzione meccanica semplice basata sulla rilevazione per inclinazione

Accessori consigliati

• FIX-CAB (accessorio di fissaggio per cavo)
• AT-DR07 (relè di controllo livello con allarme)
• D5030D (relè di sicurezza per alimentazione ATEX a bassa tensione)
• Peso regolabile (per impostare il punto di inclinazione)

Caratteristiche / specifiche tecniche

• Angolo di funzionamento: +/- 25° (variante)
• Angolo di funzionamento: +/- 10° (altra variante)
• Densità ammissibili del prodotto: 0,70 a 1,25 kg/dm³ (valore indicativo, dipende dalla variante)
• Pressione massima di esercizio: 3,5 bar
• Temperatura massima: 85 °C (valore per una variante)
• Grado di protezione: IP68
• Scocche (esempi): biconiche in copolimero di polipropilene; varianti in acciaio inox alimentare + PP o HR HY
• Cavo: 3 conduttori 1 mm², neoprene o HR HY
• Peso del galleggiante senza cavo: es. 105 g (variante compatta); 795 g (variante più grande)
• Peso (zavorra): 250 g resina caricata
• Lunghezze del cavo (serie): es. 3, 5, 6, 10, 15, 20 m (a seconda della variante)
• Dimensioni (esempio variante grande): altezza 210 mm - diametro 200 mm
• Caratteristiche elettriche (estratti, a seconda della configurazione): supporta VAC 50/60 Hz e VDC; esempi di portate di interruzione: 250 V resistivo 20 A / 250 V induttivo 8 A; 250 V resistivo 1 A / 250 V induttivo 1 A; 48 V resistivo 1,5 A / 48 V induttivo 0,8 A; 50 V resistivo 1,8 A / 50 V induttivo 1,8 A; 24 V resistivo 10 A / 24 V induttivo 6 A. Per la portata di interruzione dettagliata, fare riferimento alla scheda tecnica del prodotto.
