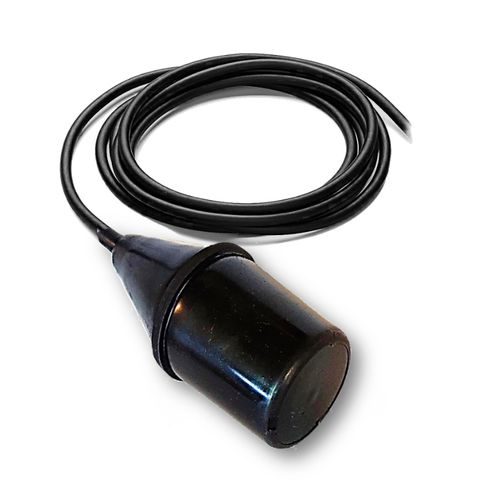

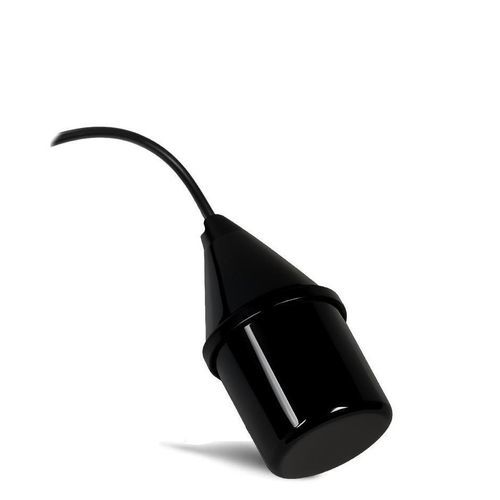

Livellostato ad inclinazione SOLIBA EX GP

a galleggianteper solidiper sicurezza antitraboccamento

Presentazione
Il SOLIBA EX GP è un rilevatore di livello meccanico certificato ATEX, progettato per la rilevazione del livello alto di solidi sfusi (cereali, polveri, granuli) in silos, tramogge e contenitori di stoccaggio ubicati in atmosfere pericolose (zone gas 0,1,2 e polvere 20,21,22). Fornisce un segnale dedicato di arresto/allarme per le operazioni di riempimento.

Principio di funzionamento
Sospeso verticalmente all'altezza di intervento desiderata, l'unità rimane in posizione verticale durante il funzionamento normale. Quando il materiale raggiunge il galleggiante, questo si inclina e aziona un contatto elettrico che invia un segnale di arresto o di comando all'automazione (es. arresto riempimento, allarme). Il SOLIBA EX GP commuta solo al raggiungimento del livello alto.

Punti chiave

• Certificazione ATEX per atmosfere esplosive di gas e polvere (II 1 GD Ex ia IIC T6).
• Funzionamento meccanico a inclinazione che fornisce un contatto discreto di livello alto senza misura elettronica permanente.
• Forma biconica/cilindrica che evita l'affondamento nel materiale e garantisce commutazioni ripetibili.
• Materiali resistenti (polipropilene copolimero e opzione doppio rivestimento Hypalon) per resistenza all'abrasione e agli urti.
• Compatibile come dispositivo complementare con altre tecnologie di rilevamento livello (palette rotanti, forcelle vibranti, sonde capacitivi, ultrasuoni, radar).

Accessori consigliati

• FIX-CAB: accessorio di fissaggio per regolare l'altezza del rilevatore sul cavo.
• Zavorra regolabile / zavorra fissa: stabilizza l'unità e regola il punto di inclinazione.
• Rele di sicurezza (es. AT-DR07, D5030D): relè di controllo / relè intrinsecamente sicuri per circuiti TBV.

Caratteristiche elettriche (estratto)
Certificazione ATEX: II 1 GD Ex ia IIC T6.
Alimentazione: 24 VAC/VDC (consultare la tabella dettagliata per intervalli e correnti minime).
Capacità di interruzione (esempi): fino a 10 (4) A a seconda della protezione e del relè utilizzato. Fare riferimento alla tabella del produttore per valori VAC/VDC e carichi resistivi/induttivi.

Installazione e uso
- Montaggio: sospendere il rilevatore all'interno della tramoggia/silo tramite la guaina del cavo, FIX-CAB o supporto; evitare fascette strette che possano danneggiare la guaina.
- Posizionamento: installare sul lato opposto all'ingresso del materiale e mantenere distanza dalle pareti per consentire il corretto ribaltamento.
- Collegamento elettrico: la scatola di giunzione deve essere esterna al serbatoio e stagna; applicare pratiche di cablaggio intrinsecamente sicure. Il cavo può essere fornito in lunghezze richieste per evitare giunti.
- Spostare la zavorra sul cavo modifica l'angolo e l'altezza di intervento; regolare in fase di messa in servizio.

Specifiche tecniche

• Angolo operativo: +/- 25°
• Densità del prodotto ammissibile: 0,70 a 1,25 kg/dm³
• Pressione massima di esercizio: 3,5 bar
• Temperatura massima d'esercizio: 85 °C
• Indice di protezione: IP68
• Scocca: polipropilene copolimero (opzione doppio rivestimento Hypalon)
• Cavo: 3 x 1 mm² neoprene HR HY (lunghezze standard: 3, 5, 6, 10, 13, 15, 20, 25, 30 m)
• Peso del galleggiante senza cavo: ca. 105 g; zavorra standard: 250–350 g resina caricata; peso totale con cavo: ca. 495 g (varia secondo versione)
