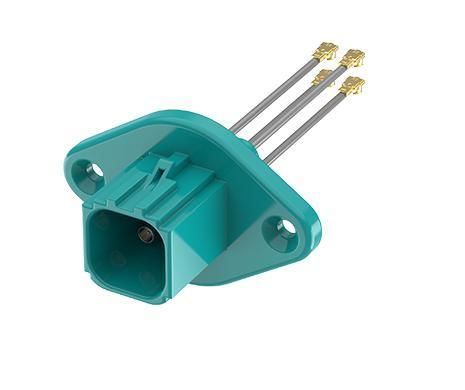

Cavo montato mini FAKRA FR-1P4P-010Z01W

di interfacciaRFper rete di telecomunicazione

Riepilogo prodotto
I connettori impermeabili ATTEND Mini FAKRA e gli assemblaggi cavi offrono una soluzione RF ultra-compatta per applicazioni con spazio limitato. Con un ingombro ridotto rispetto al FAKRA standard, consentono layout ad alta densità mantenendo integrità meccanica e prestazioni RF. Se correttamente accoppiati raggiungono IP67 e sono conformi a ISO 20860-1/2, SAE/USCAR-2 e USCAR-17. Supportano frequenze fino a 9 GHz e garantiscono resistenza a acqua, polvere e vibrazioni — ideali per telecamere automotive, ADAS, GPS, radar e altri sistemi mobili o esterni.

Caratteristiche principali

• Intervallo di frequenza: fino a 9 GHz
• Conforme a ISO 20860-1/2, SAE/USCAR-2 e USCAR-17
• Scocche in materiale plastico resistenti per ambienti automotive gravosi
• Protezione IP67 quando correttamente accoppiati per una tenuta affidabile contro acqua e polvere
• Mini FAKRA fino all'80% più piccolo del FAKRA standard, ideale per elettronica compatta ad alta densità
• Assemblaggi cavi Mini FAKRA personalizzabili per requisiti applicativi specifici
• Intervallo di temperatura operativa: −40 °C a +105 °C

Applicazioni

• Telematica e sistemi di infotainment automotive
• Sistemi avanzati di assistenza alla guida (ADAS)
• GPS, radio satellitare e connessioni antenna
• Reti di comunicazione wireless industriali
• Dispositivi IIoT in ambienti severi
• Sistemi di comunicazione V2X
• Automazione industriale
• Sistemi di trasporto senza pilota (AGV/AMR)
• Sistemi di trasporto intelligente
• Macchine agricole

MECCANICO
Stile: Mini FAKRA to MHF
1° connettore: Mini FAKRA Tipo B (2x2)
Polarità 1: Maschio
2° connettore: MHF
Polarità 2: Maschio
Colore cavo: Grigio

MECCANICO
Diametro est. cavo: 1,37 mm
Tipo di cavo: Micro coassiale
Conformità: RoHS
Lunghezza: 10 cm
Cicli di accoppiamento: ≥ 25

ELETTRICO
Codifica: Mini FAKRA Tipo B Codice Z
Intervallo di frequenza: DC a 9 GHz
Impedenza: 50 Ω

AMBIENTE
Intervallo di temperatura operativa: -40 °C a +105 °C

Specifiche tecniche

• Stile: Mini FAKRA to MHF
• 1° connettore: Mini FAKRA Tipo B (2x2)
• Polarità 1: Maschio
• 2° connettore: MHF
• Polarità 2: Maschio
• Colore cavo: Grigio
• Diametro est. cavo: 1,37 mm
• Tipo di cavo: Micro coassiale
• Conformità: RoHS
• Lunghezza: 10 cm
• Cicli di accoppiamento: ≥ 25
• Codifica: Mini FAKRA Tipo B Codice Z
• Intervallo di frequenza: DC a 9 GHz
• Impedenza: 50 Ω
• Intervallo di temperatura operativa: -40 °C a +105 °C
