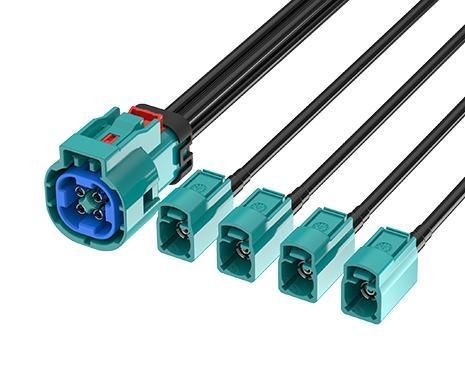

Cavo montato mini FAKRA FR-1J4J-100Z01W

RFa tenuta stagna

Panoramica del prodotto
Cavo Mini FAKRA Tipo A (2x2) a FAKRA Jack x4 FR-1J4J-100Z01W, lunghezza 100 cm. I connettori impermeabili Mini FAKRA di ATTEND e gli assemblati cavo forniscono una soluzione ultra-compatta per installazioni ad alta densità mantenendo prestazioni meccaniche e RF adeguate per l'automotive. Se accoppiati correttamente, gli assemblati raggiungono IP67 e rispettano ISO 20860-1/2, SAE/USCAR-2 e USCAR-17. La serie supporta frequenze fino a 9 GHz; questo cavo è specificato DC a 6 GHz.

Caratteristiche principali

• Intervallo di frequenza: DC a 6 GHz (serie fino a 9 GHz)
• Conformità: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Scocche in plastica compatte per applicazioni automobilistiche ad alta densità
• Protezione IP67 quando correttamente accoppiato, resistente ad acqua e polvere
• Ingombro fino all'80% inferiore rispetto ai FAKRA standard
• Assemblati cavo personalizzabili secondo le esigenze
• Temperatura di esercizio: −40°C a +105°C

Applicazioni

• Telematica e sistemi infotainment automotive
• Sistemi avanzati di assistenza alla guida (ADAS)
• Connessioni GPS, radio satellitare e antenne
• Sistemi di comunicazione V2X
• Reti wireless industriali e dispositivi IIoT in ambienti severi
• Sistemi di trasporto non presidiati (AGV/AMR)
• Sistemi di trasporto intelligente e automazione industriale
• Macchine agricole

Specifiche - MECCANICHE
Stile: Mini FAKRA to FAKRA
1° connettore: Mini FAKRA Tipo A (2x2)
Genere contatto 1: Femmina
2° connettore: FAKRA (x4)
Genere contatto 2: Femmina
Colore cavo: Nero

Specifiche - MECCANICHE (aggiuntive)
OD cavo: 3,3 mm
Tipo cavo: RTK031
Conformità: SAE/USCAR-2, RoHS
Lunghezza: 100 cm
Cicli di accoppiamento: ≥ 25

Specifiche - ELETTRICHE
Codifica: Mini FAKRA Tipo A / codice FAKRA Z
Intervallo di frequenza: DC a 6 GHz
Impedenza: 50 Ω

Specifiche - AMBIENTALI
Intervallo di temperatura operativa: -40°C a +105°C

caratteristiche / specifiche tecniche

• Modello: FR-1J4J-100Z01W
• Stile: Mini FAKRA to FAKRA
• 1° connettore: Mini FAKRA Tipo A (2x2), contatto femmina
• 2° connettore: FAKRA, contatto femmina (x4)
• Lunghezza: 100 cm
• OD cavo: 3,3 mm
• Tipo cavo: RTK031
• Intervallo di frequenza: DC a 6 GHz (la serie supporta fino a 9 GHz)
• Impedenza: 50 Ω
• Grado di protezione: IP67 (quando correttamente accoppiato)
• Temperatura di esercizio: -40°C a +105°C
• Conformità: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Cicli di accoppiamento: ≥ 25
