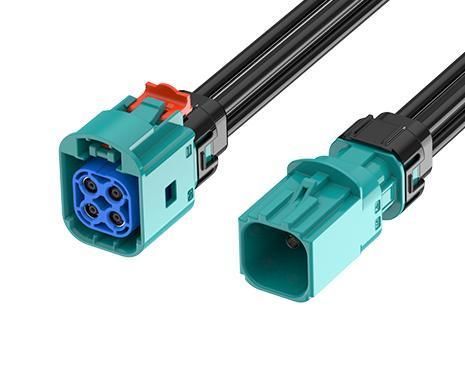

Cavo montato RF FR-1J1P-100Z05W

mini FAKRAa tenuta stagna

Riepilogo prodotto
Assemblaggio cavo Mini FAKRA: Mini FAKRA Tipo B presa (2x2) a spina (2x2), codice Z. Lunghezza 100 cm, IP67 quando accoppiato correttamente. Numero di parte: FR-1J1P-100Z05W.

Panoramica
I connettori e i cablaggi impermeabili Mini FAKRA di ATTEND offrono una soluzione ultracompatta per applicazioni con spazio limitato. Con un ingombro ridotto rispetto ai FAKRA standard, consentono layout ad alta densità mantenendo prestazioni meccaniche e RF affidabili. Grado IP67 se accoppiato correttamente e conformità a ISO 20860-1/2, SAE/USCAR-2 e USCAR-17. Supporta frequenze fino a 9 GHz e offre resistenza ad acqua, polvere e vibrazioni — ideale per telecamere automotive, ADAS, GPS, radar e sistemi esterni/mobili.

Caratteristiche principali

• Intervallo di frequenza: DC a 9 GHz
• Conforme a ISO 20860-1/2, SAE/USCAR-2 e USCAR-17
• Scocche in plastica compatte per installazioni ad alta densità
• Protezione IP67 quando accoppiato, garantendo tenuta contro acqua e polvere
• Fino all'80% di ingombro in meno rispetto ai connettori FAKRA standard
• Assemblaggi personalizzabili per requisiti applicativi specifici
• Intervallo di temperatura operativa: -40°C a +105°C

Applicazioni

• Telematica automotive e sistemi di infotainment
• Sistemi avanzati di assistenza alla guida (ADAS)
• Connessioni GPS, radio satellitare e antenne
• Reti di comunicazione wireless industriali
• Dispositivi IIoT in ambienti gravosi
• Sistemi V2X
• Automazione industriale e controllo
• Sistemi di trasporto senza pilota (AGV/AMR)
• Macchine agricole e attrezzature esterne

Specifiche (MECCANICHE)
Stile: Mini FAKRA a Mini FAKRA
1° Connettore: Mini FAKRA Tipo B (2x2)
Genere 1° contatto: Femmina
2° Connettore: Mini FAKRA Tipo B (2x2)
Genere 2° contatto: Maschio
Colore del cavo: Nero

Specifiche (MECCANICHE)
OD cavo: 3,3 mm
Tipo di cavo: RTK031
Conformità: SAE/USCAR-2, RoHS
Lunghezza: 100 cm
Cicli di accoppiamento: ≥ 25

Specifiche (ELETTRICHE)
Codifica: Mini FAKRA Tipo B codice Z
Gamma di frequenza: DC a 9 GHz
Impedenza: 50 Ω

Specifiche (AMBIENTALI)
Temperatura operativa: -40°C a +105°C

Specifiche tecniche

• Modello / Tipo: Mini FAKRA B Jack 2x2 to Plug 2x2, codice Z
• Numero parte: FR-1J1P-100Z05W
• Codifica: Mini FAKRA Tipo B codice Z
• Stile: Mini FAKRA a Mini FAKRA
• Connettori: Mini FAKRA Tipo B (2x2) — Femmina (1°) a Maschio (2°)
• Cavo: RTK031, OD 3,3 mm, colore Nero
• Lunghezza: 100 cm
• Elettrico: impedenza 50 Ω, intervallo di frequenza DC a 9 GHz
• Ambientale: IP67 (quando accoppiato), temperatura -40°C a +105°C
• Conformità / Norme: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Cicli di accoppiamento: ≥ 25
