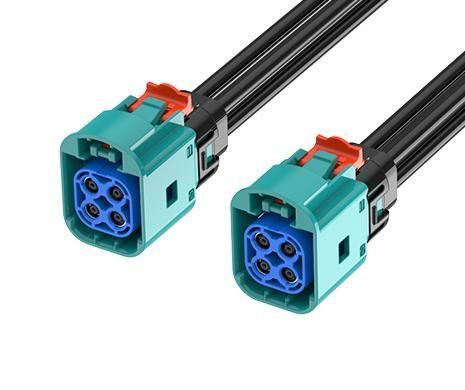

Cavo montato mini FAKRA FR-1J1J-100Z04W

coassialeRFa tenuta stagna

Riepilogo
Assieme cavo Mini FAKRA Tipo B (Jack) 2x2 FR-1J1J-100Z04W. Interconnessione coassiale impermeabile e ultra-compatta con classificazione IP67 quando correttamente accoppiata. Progettato per applicazioni RF automotive e industriali con vincoli di spazio, supporta DC–9 GHz ed è conforme a ISO 20860-1/2, SAE/USCAR-2 e USCAR-17.

Caratteristiche principali

• Gamma di frequenza: fino a 9 GHz
• Conforme a ISO 20860-1/2, SAE/USCAR-2 e USCAR-17
• Involucri plastici compatti per resistenza in ambienti automobilistici
• Protezione IP67 quando correttamente accoppiato per sigillatura contro acqua e polvere
• Dimensione Mini FAKRA (fino all'80% più piccola della FAKRA standard) per layout ad alta densità
• Assiemi cavo personalizzabili per esigenze applicative specifiche
• Intervallo di temperatura operativa: -40°C a +105°C

Applicazioni

• Sistemi telematici e infotainment automotive
• Sistemi avanzati di assistenza alla guida (ADAS)
• Connessioni GPS, radio satellitare e antenne
• Sistemi di comunicazione V2X
• Reti di comunicazione wireless industriali
• Dispositivi IIoT in ambienti gravosi
• Sistemi di trasporto senza pilota (AGV/AMR)
• Sistemi di trasporto intelligenti
• Macchine agricole

Specifiche
MECCANICO
Stile: Mini FAKRA a Mini FAKRA
1° connettore: Mini FAKRA Tipo B (2x2)
Genere contatto 1: Femmina
2° connettore: Mini FAKRA Tipo B (2x2)
Genere contatto 2: Femmina
Colore cavo: Nero

MECCANICO
OD del cavo: 3.3 mm
Tipo di cavo: RTK031
Conformità: SAE/USCAR-2, RoHS
Lunghezza: 100 cm
Cicli di accoppiamento: ≥ 25

ELETTRICO
Codifica: Mini FAKRA Tipo B Codice Z
Gamma di frequenza: DC a 9 GHz
Impedenza: 50 Ω

AMBIENTALE
Intervallo di temperatura operativa: -40°C a +105°C

Dati tecnici

• Modello / Numero parte: FR-1J1J-100Z04W
• Denominazione commerciale: Mini FAKRA B Jack 2x2
• Stile: Mini FAKRA a Mini FAKRA
• Tipo di connettore: Mini FAKRA Tipo B (2x2), entrambe le estremità
• Genere contatto: Femmina / Femmina
• Codifica: Codice Z (Mini FAKRA Tipo B)
• OD cavo: 3.3 mm
• Tipo di cavo: RTK031
• Lunghezza: 100 cm
• Colore cavo: Nero
• Gamma di frequenza: DC a 9 GHz
• Impedenza: 50 Ω
• Grado di protezione: IP67 (quando correttamente accoppiato)
• Norme: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Temperatura di esercizio: -40°C a +105°C
• Cicli di accoppiamento: ≥ 25
