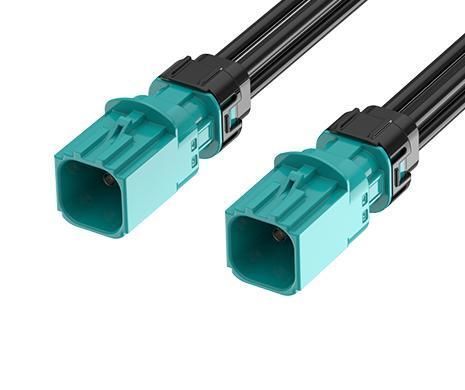

Cavo montato mini FAKRA Mini FAKRA B Plug

RFa tenuta stagna

Riepilogo prodotto
I connettori e i cablaggi stagni ATTEND Mini FAKRA offrono soluzioni ultra-compatte per applicazioni con spazio limitato. Con un ingombro ridotto rispetto alla FAKRA standard, consentono layout ad alta densità mantenendo prestazioni RF e meccaniche affidabili. Classificazione IP67 se correttamente accoppiati e conformità a ISO 20860-1/2, SAE/USCAR-2 e USCAR-17. Supportano DC fino a 9 GHz e resistono a acqua, polvere e vibrazioni — adatti per telecamere automotive, ADAS, GPS, radar e altri sistemi esterni o mobili.

Caratteristiche principali

• Gamma di frequenza: fino a 9 GHz
• Normative: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Scocche plastiche compatte per ambienti automotive gravosi
• Protezione IP67 se correttamente accoppiato
• Ingombro Mini FAKRA fino all'80% più piccolo rispetto alla FAKRA standard
• Cablaggi personalizzabili in base alle esigenze applicative
• Temperatura di esercizio: -40°C a +105°C

Applicazioni

• Telematica e infotainment automotive
• Sistemi avanzati di assistenza alla guida (ADAS)
• Connessioni GPS, radio satellitare e antenne
• Reti wireless industriali e dispositivi IIoT in ambienti gravosi
• Sistemi V2X
• Automazione industriale e trasporti senza pilota (AGV/AMR)
• Macchine agricole e apparecchiature esterne

Specifiche — MECCANICHE
Stile: Mini FAKRA verso Mini FAKRA
1° connettore: Mini FAKRA Tipo B (2x2)
Sesso 1° contatto: maschio
2° connettore: Mini FAKRA Tipo B (2x2)
Sesso 2° contatto: maschio
Colore cavo: nero

Specifiche — MECCANICHE (aggiuntive)
Diametro esterno cavo: 3,3 mm
Tipo di cavo: RTK031
Riferimento commerciale: FR-1P1P-100Z02W
Lunghezza: 100 cm
Cicli di accoppiamento: ≥ 25
Conformità: SAE/USCAR-2, RoHS

Specifiche — ELETTRICHE
Codifica: Mini FAKRA Tipo B, codice Z
Gamma di frequenze: DC a 9 GHz
Impedenza: 50 Ω

Specifiche — AMBIENTALI
Intervallo di temperatura di esercizio: -40°C a +105°C

Specifiche tecniche

• Famiglia prodotto: connettore stagno Mini FAKRA e cablaggio
• Configurazione connettori: B Plug 2x2 a B Plug 2x2
• Diametro esterno cavo: 3,3 mm
• Lunghezza cavo: 100 cm
• Protezione ingressi: IP67 se correttamente accoppiato
• Supporto frequenza: DC a 9 GHz
• Impedenza caratteristica: 50 Ω
• Temperatura di esercizio: -40°C a +105°C
• Normative: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Durata accoppiamento: ≥ 25 cicli
